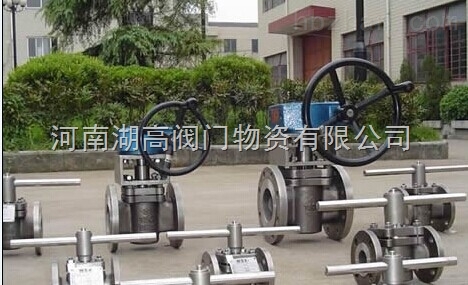

雙溝槽軟密封哈氏合金旋塞閥

產品概述

哈氏合金旋塞閥產品特點及用途：　　
1.閥體進出口端窗口設計為雙道溝槽密封環結構，旋塞在旋轉過程中，其密封副間的密封比壓在逐漸變化，直至到達全開或全開位置時，產生足夠的密封比壓，密封副達到零泄漏。
2.雙溝槽密封環，既可以使軟密封襯套，穩固的在閥體內不產生遷移，也可吸收由于溫差變化引起襯套產生的微量變形，同時襯套與旋塞之間產生有力的擠壓作用，以提高了密封面的使用壽命。
3.塞軸上部采用一個獨特的PTFE（或增強PTFE）膜片和楔形墊與調節墊片組合，既可調整密封面的密封比壓，使塞子轉動靈活，又可能保證進出口端和中法蘭連接端的密封。
4.PTFE密封襯套，可根據使用溫度和工作介質采用不同的填充物，潤滑好、壽命長。
5.閥體中腔進、出口金屬唇邊在旋塞轉動時，有刮掃作用，同時閥門沒有空腔給介質積聚，特別適合粘稠、易結垢、結晶工況。

哈氏合金旋塞閥技術規范：
設計標準：GB/T12240、API599
結構長度：GB/T12221、ASME B16.10
連接法蘭：HG、GB、JB、API、ANSI、ISO、BS、DIN、NF、JIS
試驗標準：JB/T9092、GB/T13927、API598

哈氏合金旋塞閥主體材料：
閥體、旋塞：Hastelloy C276(CW-6M)、Hastelloy C(CW-12M、CW-7N)、Hastelloy B(N-12MV、N-7M)、Hastelloy G30
密封襯套：PTFE、RPTFE、PPL

壓力等級：
PN1.0-10.0MPa　  CLASS150-600Lb

公稱通徑：
DN15-DN300  1/2"-12"

驅動方式：手動、蝸輪、氣動、電動

相對應的哈氏合金旋塞閥型號：
X43F-10H.C、X43F-16H.C、X43W-25H.C、X43W-40H.C、X43W-64H.C、X43W-100H.C、X43F-150LB(H.C)、X43F-300LB(H.C)、X43F-600LB(H.C)、X343F-10H.C、X343F-16H.C、X343W-25H.C、X343W-40H.C、X343W-64H.C、X343W-100H.C、X343F-150LB(H.C)、X343F-300LB(H.C)、X343F-600LB(H.C)、X43F-10H.B、X43F-16H.B、X43W-25H.B、X43W-40H.B、X43W-64H.B、X43W-100H.B、X43F-150LB(H.B)、X43F-300LB(H.B)、X43F-600LB(H.B)、X343F-10H.B、X343F-16H.B、X343W-25H.B、X343W-40H.B、X343W-64H.B、X343W-100H.B、X343F-150LB(H.B)、X343F-300LB(H.B)、X343F-600LB(H.B)
