河南CARX-I復合式清水排氣閥現貨直銷
復合式清水排氣閥 清水排氣閥 復合式排氣閥
品牌
湖高型號
CARX-I瀏覽次數
134 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:河南CARX-I復合式清水排氣閥現貨直銷
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

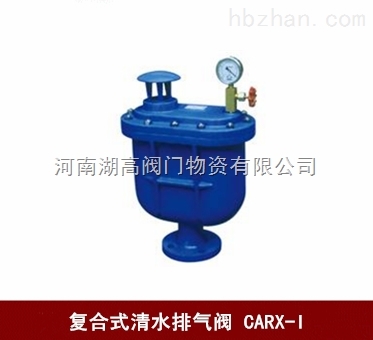

CARX-I復合式清水排氣閥
產品概述
CARX-I復合式清水排氣閥用于管路上的最高點有閉氣的地方，來排除管內的氣體來疏通管首，達到正常工作，如不裝排氣閥，管內流動的液體會產生動熱引起氣體形成短路，使管道出水容量達不到設計要求，其次，管道在運轉時出現停電、停泵管道會出現負壓力會引起管道振動或破裂，排（吸）氣閥就迅速反空氣吸入客內，防止管道振動或破裂。
CARX-I復合式清水排氣閥結構圖
復合式排氣閥工作原理:
當管內開始注水時，塞頭停留在開啟位置，進行大量排氣，當空氣排完時，閥內積水浮球被浮起，傳動塞頭至關閉位置，停止大量排氣；當管內水正常輸送時，如有少量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時空氣則由小孔排出。當抽水機停止，管內水流空時，或遇管內產生負壓時，此時塞頭開啟，吸入空氣確保管線安全。
復合式排氣閥結構特點：
本閥為圓桶狀式閥體，共內部主要有不銹鋼浮球及塞頭。
本閥裝設于泵埔出口處或送配水管線中，用以大量排除管道中的集結之空氣，以增進水管及抽水機使用效率，且與管內一旦出現負壓時，此閥能迅速吸入空氣，以保管線因負壓所產生損壞。
復合式排氣閥技術參數:
1.介質：清水
2.溫度：常溫
3.閥體：灰鑄鐵HT200
4.浮球與塞頭：不銹鋼
5.密封材料：丁晴橡膠
6.閥體試驗打壓：1.5mpa
7.浮球、密封試驗打壓：0.05-1.1MPA不漏水復合式排氣閥主要技術參數：
型號
試驗壓力 (MPa)
公稱通徑
DN(mm)連接形式
公稱壓力
PN(MPa)殼體試驗壓力
密封試驗壓力
CARX-10
1.5
1.1
25
內螺紋
1.0
50-400
法 蘭
1 6
復合式排氣閥主要零件材料：
零件名稱
閥體
閥蓋
浮球
杠桿架
桿
塞頭
材 料
鑄鐵
鑄鐵
不銹鋼
不銹鋼
鋁青銅
鋁青銅
復合式排氣閥主要外形尺寸：
公稱通徑 DN(mm)
尺 寸(mm)
L
L1
H
Z
d
25
280
176
330
-
-
32
280
176
330
-
-
50
360
208
475
4
17.5
65
360
208
475
4
17.5
80
400
244
552
8
17.5
100
465
275
623
8
17.5
新型CARX復合式排氣閥零部件材質:
序號
名稱
材質
1
防雨蓋
FCD--450
2
定位架
FCD--450
3
導桿活塞
SUS304 不銹鋼
4
密封圈
BUNA-N/NBR
5
密封墊圈
BUNA-N/NBR
6
密封圈壓板
SUS304 不銹鋼
7
護桶
SUS304 不銹鋼
8
浮球
SUS304 不銹鋼
9
殼體
FCD--450
10
密封環
BUNA-N/NBR
新型CARX復合式排氣閥主要外形尺寸:
通徑
D
D1
D2
Φ
H
Z-Φd
25
115
85
68
195
320
4-14
50
160
125
100
195
320
4-18
80
195
160
135
242
375
4-18
100
215
180
155
260
395
8-18
150
280
240
210
345
500
8-23
200
335
295
265
425
600
8-23
250
390
350
320
500
680
12-23
300
440
400
368
605
780
12-23
350
500
460
425
650
860
16-23
400
565
515
485
740
940
16-25
