WF-3五閥組

產品概述

儀表閥組是氣、液自動控制儀表閥，主要分為二閥組，三閥組，五閥組，二組閥是二個單閥組合在一起，三組閥是三個單閥組合在一起，五組閥是五個單閥組合在一起。

儀表閥組類別：

二閥組

二閥組是與壓力變送器或壓力表配套使用。其作用是將差壓變送器正、負壓室與引壓點導通或切斷，或將正、負壓室切斷或導通。一般用于現場控制儀表上，為儀表提供多通路，減少安裝工作量，提高系統可靠性。與變送器過程接口連接，規格一般有1/2NP和1/4NPT兩種。入口部分與管道規格相同，一般有φ12，φ14，φ16，φ18幾種。

三閥組

三閥組由閥體、二個截止閥及一個平衡閥組成。 差壓變送器投入運行時的操作程序： 首先，打開差壓變送器上兩個排污閥，而后打開平衡閥，再慢慢打開二個截止閥，將導壓管內的空氣或污物排除掉,關閉二個排污閥，再關閉平衡閥，變送器即可投入運行。 差壓變送器零點在線校驗操作程序：先打開平衡閥，關閉二個截止閥，即可對變送器進行零點校驗。三閥組可配接：3051、3095、1151、EJA、FX-2、FCX-A/C及霍尼韋爾ST3000系列等變送器.

正確使用三閥組

三閥組是由三個互相溝通的三個閥組成。根據每個閥在系統中所起的作用可分為：左邊為高壓閥，右邊為低壓閥，中間為平衡閥。三閥組與差變送器配套使用,作用是將正、負壓測量室與引壓點導通或斷開；或將正負壓測量室斷開或導通。
主要作用：是在安裝和撤除的時候,需要用到平衡閥.否則,差壓的量程一般很小,如果廠家的過載能力不強,很容易損壞.
舉個簡單的例子:如果差壓是60KPa,管道壓力是1MPa的時候,如果沒有平衡閥,無論先取正壓室還是負壓室,都會立馬導致兩邊差壓遠遠超過設定值.因為先取的那方會直接和大氣相通,相當于0.1MPa,這樣操作是致命的.

三閥組作用

在流量傳感器儀表接入工藝管道時要用“三閥組"，作用是：

1. 在管道由初始狀態（空）加入介質時，傳感器兩側壓力會突然變化，壓差增大，為避免，應先關閉傳感器兩側的閥A、B，打開旁通閥C；
2. 在介質充滿管道，并趨近平穩、平衡后，逐漸打開A、B，使傳感器兩側均勻施加壓力；
3. 最后關閉閥C，傳感器開始正常工作；
4. 關閉順序與上述情況相反。

此外，3閥組還有其它作用，如運行一段時間后清洗管道，傳感器部分不受影響（管路被旁通）。

五閥組

WF-3五閥組結構原理

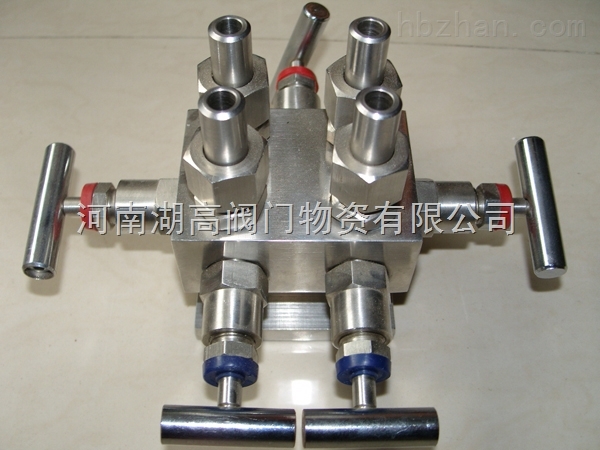

WF-3五閥組由高、低壓閥、平衡閥及兩個校驗（排污）閥組組成；五閥組適用于各種引進儀表裝置中、與各種差壓、流量、液位等變送器配套安裝，工作時將兩組校驗閥與平衡閥關閉，如需檢驗時，只要將高、低壓閥切斷，打開平衡閥及打開兩個校驗閥，然后再關閉平衡閥及可對變送器進行校驗和平衡即可。

儀表閥組閥體型號選擇

產品重量：1151三閥組約2.1Kg，五閥組約2.3Kg；
外形尺寸：210×110×80mm。
三閥組對應的壓力、溫度與材質的選擇
