氣動圓頂閥

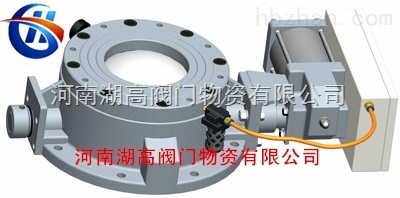

產品概述

圓頂閥是一種新型的快速關閉閥門，它采用國際最先進的氣封式結構，閥門啟閉時閥芯與可充氣密封圈之間無接觸，密封圈采用特殊配方橡膠制成，可廣泛應用于粉狀物料的密封，是氣力輸送系統中的關鍵部件，廣泛應用于電力、冶金、化工、食品、制藥等領域。閥芯動作時與密封圈無接觸、運行阻力小、使用壽命長；

閥芯根據使用場合的不同，采用不同材料，表面進行不同硬化處理方式，利用閥芯光滑堅硬的表面，可保證與橡膠密封圈良好的緊密接觸，以確保密封的可靠。橡膠密封圈采用特種橡膠制成，具有耐高溫、耐腐蝕、耐磨損、耐老化等特點，使用壽命長。閥門開啟時，料口全流通無阻擋。該閥適用于氣體、液體、半流體及固體粉末等物質。氣動執行器采用直線汽缸或扇形氣缸全封閉驅動，輸出扭距大，性能可靠，可滿足在惡劣工況條件下工作。

工作原理：
圓頂閥閥芯是一個球面圓頂，圓頂閥在開關過程中，閥芯與橡膠密封圈間保有約0.5~1.2mm的間隙，使閥芯與橡膠密封圈可以以無接觸的方式運動，目的是使閥芯與橡膠密封圈之間不產生摩擦，減少磨損。圓頂閥的氣動執行元件為90度回轉擺動氣缸，通過轉軸驅動圓頂閥閥芯轉動。圓頂閥的工作過程為：閥芯轉動關閉后再對密封圈充氣，先將密封圈排掉氣，然后閥芯轉動打開，密封圈不充氣 這樣完成一個循環。
常態：閥芯處于關閉位置時，轉臂上的調整螺釘壓在二位三通機動滑閥的頂桿上，氣源對密封圈供氣，壓力表上顯示出作用在密封圈上的壓力。 打開狀態：90°回轉氣缸開始動作前，先經過延時器將密封圈內的氣從二位三通機動滑閥的排氣孔排掉后，此時閥芯開始轉動打開，在轉動過程中，閥芯與密封圈之間不接觸。
關閉狀態：在關閉的指令下，氣缸開始反向動作，當閥芯轉動至關閉狀態后，轉臂上的調整螺釘壓住二位三通機動滑閥的頂桿，然后氣源經過延時器從二位三通機動滑閥的進氣孔對密封圈供氣。（關閉到位充氣之間的時間通過調整螺釘來完成。)
主要技術參數
公稱壓力：1.0MPa 介質溫度：≤180℃ 強度試驗：1.5MPa 密封試驗：1.1MPa 氣動執行器：90度回轉擺動氣缸DN125 執行器輸出扭矩：300N?m/0.5MPa 氣缸的工作壓力為0.4MPa-0.6MPa,密封圈的充氣壓力為0.4MPa-0.6MPa且高于輸送壓力0.15MPa，使用潔凈，干燥，無油壓縮空氣。

產品特點 :

1、全通徑物料流

2、完全關閉至完全打開僅需旋轉1/4周

3、可刺穿靜態物料柱

4、適用于480℃以下物料

5、密封壓力可達30 barg

6、可簡便地輸送研磨性產品

7、無活動磨損件

8、維護回訪間隔長
