商品介紹

品牌:湖高

商品名稱:河南PBQ47全通徑偏心半球閥現貨

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

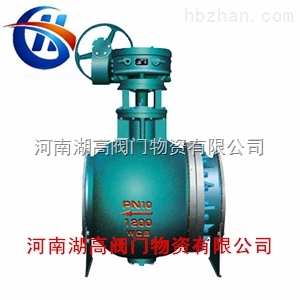

全通徑偏心半球閥

產品概述

PBQ47全通徑偏心半球閥是近年來在歐美廣泛應用的閥門產品。它通過轉動蝸輪（或電動）機構，帶動偏心半球轉動，從而實現閥門的啟閉。流阻小，密封可靠，性能穩定。被廣泛應用于市政污水處理、供水及其它流體控制系統。

1．水損為零。采用偏心結構，閥門開啟后，流道完全暢通，水頭損失為零。可節約大量能源。
2．可靠的密封方式。軟密封結構具有自密封性能，硬密封結構具有彈性補償性能。
3．耐磨損，使用壽命長。球閥在開啟后，球冠偏置于閥體內，不被介質直接沖刷。
4．自動清污功能。硬密封偏心半球閥的球冠邊沿采用刀刃狀，不但可以刮去閥座上的污垢，還可以切斷雜物。
5．啟閉迅速。偏心曲軸旋轉90度即可實現啟閉，啟閉時間短
6．適合高流速。直通流道，堅固的偏心曲軸使之適用高流速且無振動。

技術參數：

1．適用介質：清水.原水（含泥沙）.污水.海水、蒸汽、煤氣、天然氣、油品等。
2．適用溫度：軟密封偏心半球閥為-40℃-135℃；硬密封半求閥為常溫至600℃左右
3．適用壓力：PN6-PN25。
4．公稱通經：DN50～DN1600

全通徑偏心半球閥主要性能規范 Main specifications

公稱壓力 Nominal pressure		0.6	1.0	1.6	2.0	2.5	4.0	5.0	6.4	10
殼體試驗壓力 Shell test pressure		0.9	1.5	2.4	3.0	3.8	6.0	7.5	9.6	15
高壓密封試驗 High pressure tight test		0.66	1.1	1.8	2.2	2.8	4.4	5.5	7.1	11
適用介質及溫度℃ Applicable media & Temperature	PBQ47型	水、蒸汽、紙漿等溶液 Water,vapor,pulp,and other solutions,t≤180℃
	PBQ47型	天然氣、煤氣、液化氣、原油、重油 Natural gas,coal gas,liquefied gas,crude oil,and heavy oil,t ≤425℃
	PBQ47型	溶液、礦漿、氧化鋁粉、煤粉、煤灰、含塵氣體、廢渣等 Solution,Ore oar,Alumina powder,coal fines,coal ash,dusty gas, waste residues,etc.t ≤300℃

全通徑偏心半球閥主要零件材質及代號 Materials and codes of main parts

零件名稱 Name of part	PBQ47型	PBQ47型	PBQ47型
閥體 Valve body	碳鋼WCB/不銹鋼CF8 Carbon steel WCB stainless steel CF8	碳鋼WCB/不銹鋼CF8 Carbon steel WCB stainless steel CF8	碳鋼WCB/不銹鋼CF8 Carbon steel WCB stainless steel CF8
閥桿 Valve stem	2Cr13/304	2Cr13/304	2Cr13/304
閥芯密封副 Sealing set for valve body	WCB/CF8+Cr	WCB/CF8+硬化合金鋼 WCB/CF8+Hardens alloy steel	特種硬化合金鋼質 JK117/17Co合金 Special hardened alloy steel JK117/17Co alloy steel
閥座密封副 Sealing set for valve seat	PTFE/Molon	WCB/CF8+硬化合金鋼 WCB/CF8+Hardens alloy steel	特種硬化合金鋼質 JK117/17Co合金 Special hardened alloy steel JK117/17Co alloy steel

說明：1、本產品法蘭連接尺寸按GB/T 9113.1-2000.ASME/ANSI 16.5規定的突面法蘭；
2、結構長度參照GB 12221-2005，ASNE B16.10的規定；
3、制造和驗收技術條件參照GB12237-89，API 6D；
4、壓力試驗按JB/T9092-1999，GB/T13927-92，AP1598的要求。

公稱通徑 DN（mm）	L	L1	D	K	d	C	n-do	H	H1	重量 Wt.(kg)
PN0.6MPa (6bar)
32	180	357	120	90	69	16	4-14	65	450
40	200	357	130	100	78	16	4-14	75	460
50	250	357	140	110	88	16	4-14	90	480
65	270	357	160	130	108	16	4-14	105	500
80	280	367	190	150	124	18	4-18	120	520
100	300	367	210	170	144	18	4-18	135	630
125	325	367	240	200	174	18	8-18	155	650
150	350	367	265	225	199	20	8-18	175	680
200	400	555	320	280	254	22	8-18	210	770
250	533	555	375	335	309	24	12-18	260	820
300	610	691	440	395	363	24	12-22	300	840
350	686	733	490	445	413	24	12-22	340	1090
400	838	733	540	495	463	24	16-22	400	1205
450	864	938	595	550	518	24	16-22	430	1220
500	914	938	645	600	568	26	20-22	455	1270
600	1067	1066	755	705	667	30	20-26	560	1400
700	1250	1066	860	810	772	26	24-26	630	1460
800	1370	1191	975	920	878	26	24-30	690	1520
900	1490	1191	1075	1020	978	26	24-30	770	1580
1000	1680	1255	1175	1120	1078	26	28-30	880	1830
1200	1750	1255	1405	1340	1295	28	32-33	970	1910
1400	1880	1255	1630	1560	1510	32	36-36	1095
