商品介紹

品牌:湖高

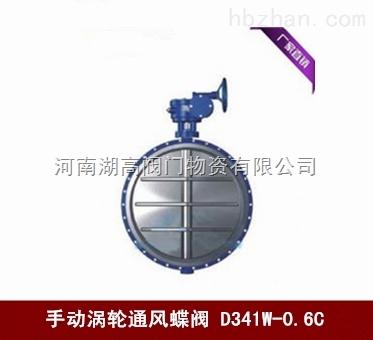

商品名稱:河南渦輪通風蝶閥D341W-1C現貨直銷

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

D341W通風蝶閥

產品概述

D341W通風蝶閥是一種非密閉型蝶閥，應用于介質溫度≤300℃公稱壓力為0.1Mpa的管道上，用以連通、啟閉或調節介質流量。結構獨特，采用優質合鋼板焊接，具有體積小，重量輕，流通截面大，啟閉靈活，可現場和遠程控制，廣泛適用于建材、冶金、礦山、電力等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置。

D341W通風蝶閥結構圖

通風蝶閥是一種法蘭連接，蝸輪驅動，密封圈與閥體材料相同的蝶閥，其采用鋼板焊接制造，具有結構尺寸短，重量輕，安裝方便等特點。該閥驅動力矩小，啟閉靈活，操作方便。閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率小。蝶板與閥體間的膨脹間隙大，能有效防止因熱漲冷縮造成的卡死現象。

D341W渦輪通風蝶閥主要零件部件材料表

序號	零件名稱	材料名稱
1	閥體	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
2	蝶板	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
3	密封圈	與閥體相同
4	閥桿	碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
5	填料	氟塑料、柔性石墨

D341W渦輪通風蝶閥主要性能參數表

公稱通徑DN(mm)		50～2000
公稱壓力PN(MPa)		0.05	0.25	0.6
試驗壓力	強度試驗	0.075	0.375	0.9
	密封試驗	≤1%泄漏量
適用介質	煤氣、含塵氣體、煙道氣等。

D341W渦輪通風蝶閥主要外型尺寸表

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸(mm)									參考值 (kg)
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	H	H0	A	B	D	D1	D2	n-d	參考值 (kg)
0.05-0.25	50	108	70	286	125	193	140	110	88	4-18	14
	65	112	80	306	125	193	160	130	108	4-18	15
	80	114	95	334	125	193	190	150	124	4-18	17
	100	127	105	354	125	193	210	170	144	4-18	20
	125	140	120	384	125	193	240	200	174	8-18	25
	150	140	132	409	125	193	265	225	199	8-18	29
	200	152	160	593	165	183	320	280	254	8-18	47
	250	165	187	650	165	283	375	335	309	12-18	67
	300	178	220	715	165	283	440	395	363	12-22	78
	350	190	245	814	175	334	490	445	413	12-22	96
	400	216	270	863	175	334	540	495	463	16-22	130
	450	222	297	918	175	334	595	550	518	16-22	142
	500	229	322	1016	210	425	645	600	568	20-22	191
	600	267	377	1128	210	425	755	705	667	20-26	230
	700	292	430	1233	210	425	860	810	772	24-26	250
	800	318	487	1344	210	425	975	920	878	24-30	320
	900	330	537	1560	320	620	1075	1020	978	24-30	410
	1000	410	587	1660	320	620	1175	1120	1078	28-30	510
	1200	470	687	1890	320	620	1375	1320	1280	32-30	720
	1400	530	760	2670	575	714	1575	1520	1480	36-30	1270
	1600	600	895	2810	575	714	1790	1730	1690	40-30	1730
	1800	670	995	3020	575	714	1990	1930	1890	44-30	2750
	2000	760	1095	3220	656	810	2190	2130	2090	48-30	3050
0.6	50	108	70	286	125	193	140	110	88	4-14	14
	65	112	80	306	125	193	160	130	108	4-14	15
	80	114	95	334	125	193	190	150	124	4-18	17
	100	127	105	354	125	193	210	170	144	4-18	20
	125	140	120	384	125	193	240	200	174	8-18	25
	150	140	132	409	125	193	265	225	199	8-18	29
	200	152	160	593	165	183	320	280	254	8-18	47
	250	165	187	650	165	283	375	335	309	12-18	67
	300	178	220	715	165	283	440	395	363	12-22	78
	350	190	245	814	175	334	490	445	413	12-22	96
	400	216	270	863	175	334	540	495	463	16-22	130
	450	222	297	918	175	334	595	550	518	16-22	142
	500	229	322	1016	210	425	645	600	568	20-22	191
	600	267	377	1128	210	425	755	705	667	20-26	230
	700	292	430	1233	210	425	860	810	772	24-26	250
	800	318	487	1344	210	425	975	920	878	24-30	320
	900	330	537	1560	320	620	1075	1020	978	24-30	410
	1000	410	587	1660	320	620	1175	1120	1078	28-30	510
	1200	470	687	1890	320	620	1405	1340	1295	32-33	720
	1400	530	760	2670	575	714	1630	1560	1510	36-36	1270
	1600	600	895	2810	575	714	1830	1760	1710	40-36	1730
	1800	670	995	3020	575	714	2045	1970	1918	44-39	2750
	2000	760	1095	3220	656	810	2265	2180	2125	48-42	3050
