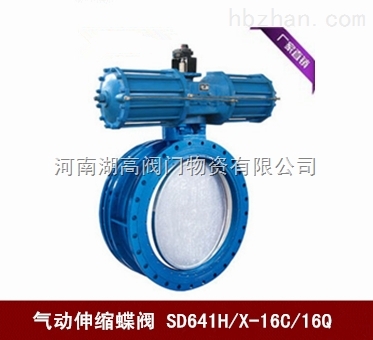

SD641X氣動伸縮蝶閥

產品概述

SD641X氣動伸縮蝶閥伸縮的部分是用來夾緊的，也是用來補償管道受力的， 一般是用在循環水上的。伸縮蝶閥作為一種用來實現管路系統截?cái)嗉傲髁靠刂频牟考言谑汀⒒ぁ⒁苯稹⑺姷阮I(lǐng)域中得到極為廣泛應用。在蝶閥技術中，其密封形式多采用密封結構，密封材料為橡膠、聚四氟乙烯等。具有自動補償管道熱脹冷縮方便裝卸的功能，使用于溫度在120℃以下，公稱壓力在1.6MPa以下的電力、造紙、給排水和市政建設等工業管道上作調節流量和截?cái)嗔黧w的裝置。

氣動伸縮蝶閥結構圖

SD641X氣動伸縮蝶閥分三種類型：

A、普通型：選用時按伸縮器的設計規范設計安裝，如需加限位螺栓，請?jiān)O(shè)計時注明。

B、固定限位型：它即可伸縮，又能限位，具有把伸縮部分固定起來不讓其伸縮的功能。其特點是功能多，適用范圍更廣。

C、加長型：它是把普通型伸縮蝶閥的伸縮節加長，使其長度符合用戶所需長度(不包括伸縮量)，其特點是在老管路的改造時，原管路上的閥門需要更新?lián)Q代，不需把原管道上的閥門的連接部分割襯，即可取而代之。加長型選用時也應考慮加限位措施，如需限位請?jiān)O(shè)計時注明。

氣動伸縮蝶閥產品特點：

1、密封部位可調節更換，密封性能可靠。

2、結構獨特，設計靈活，重量輕，省力，啟閉迅速。

3、伸縮蝶閥不僅能補償管道溫差縮產生的熱脹冷縮的功能，還能為維修閥門安裝更換提供方便。

安裝注意事項：

1、安裝前必須平放，切勿隨意磕碰，運行時嚴禁將支架卸掉。

2、法蘭伸縮蝶閥出廠時結構長度為***小長度，安裝時，拉至安裝長度(即設計長度)。

3、當管道間長度超過伸縮閥安裝長度時，請調整管道間隔，切勿強行拉伸縮蝶閥，以免損壞蝶閥。

4、法蘭伸縮蝶閥可在任意安裝，做溫度補償用時，在管道安裝完成后，需沿管道軸線方向兩端加支架，防止伸縮閥伸縮管拉出。

氣動伸縮蝶閥主要參數:

SD641X/H氣動伸縮蝶閥的執行標準

氣動伸縮蝶閥尺寸
