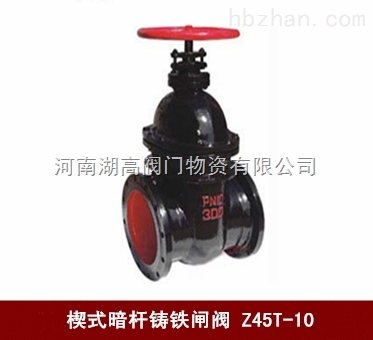

Z45T暗桿楔式鑄鐵閘閥

產品概述

Z45T暗桿楔式鑄鐵閘閥廣泛適用于石油、化工、制藥、電力等行業，在公稱壓力≤1.0MPa的蒸汽、水、油類介質的管路上作啟閉用。暗桿閘閥，驅動方式可選用手動、蝸輪、氣動、電動，連接方式可選用法蘭，結構形式可選用楔式，密封結構可選用軟密封、硬密封，壓力范圍PN0.1-2.5Mpa，公稱通徑為DN50-700mm，材質可選用灰鑄鐵、球墨鑄鐵。

楔式鑄鐵閘閥結構圖

鑄鐵閘閥按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。鑄鐵閘閥可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等體管線上作為調節和截流裝置使用。

Z45T暗桿楔式鑄鐵閘閥參數

Z45T暗桿鑄鐵閘閥性能規范：

型    號：Z45T-1.0\1.6

公稱壓力：1.0Mpa-16Mpa

強度試驗（水）：Mpa2.4

密封試驗（水）：Mpa1.8

適用介質：水，蒸汽，油，煤氣，輕紡以及城建等行業。

使用溫度：≤200℃。

Z45T暗桿鑄鐵閘閥特點：

Z45T暗桿閘閥又叫旋轉桿閘閥 ( 亦叫暗桿楔式閘閥)。閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動 , 而使閘板提升，通常在閥桿的底端有梯形螺紋，通過閥門底端的螺紋以及閥瓣上的導槽，將旋轉運動變為直線運動，也就是將操作轉矩變為操作推力。開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象, 通常在開到頂點位置上，再倒回 1/2~1圈，作為全開閥門的位置。因此，閥門的全開位置，按閘板的位置（即行程）來確定。

主要技術參數

明桿閘閥主要零件材料
