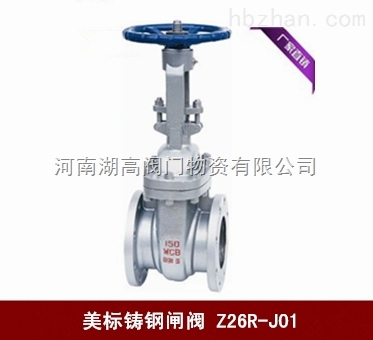

河南Z26R-J101美標閘閥廠家價格
美標鑄鋼閘閥 美標法蘭閘閥 美標閘閥
品牌
湖高型號
Z26R-J101瀏覽次數
182 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:河南Z26R-J101美標閘閥廠家價格
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-
Z26R-J101美標閘閥
產品概述
Z26R-J101美標閘閥是一種常見的截斷閥，主要用來接通或截斷管路中的介質。閘閥的閘板具有兩面密封，運動方向與介質流向垂直，閘閥大多是通過外力強制壓向閥座，以達到密封要求。按內部結構可分為：楔式單閘板式、彈性閘板式、雙閘板式、平行閘板式。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。有手動、傘齒輪傳動及電動等。廣泛應用于冶金、化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、機械設備配套、電子工業等領域。
Z26R-J101美標閘閥結構圖
美標閘閥參數
結構長度 ANSIB16.10 設計標準 API600 法蘭尺寸 ANSI B16.5 檢驗標準 API598 美標閘閥主要零件及材質 NO. 零件名稱 Qty. 材料 NO. 零件名稱 Qty. 材料 1 閥體 1 WCB 13 壓母 1 1035 2 閥座 2 A105+HF 14 手輪 1 60-40-189 3 閘板 1 WCB+F6 15 鎖母 1 A29 1035 4 閥桿 1 A182 F6 16 油杯 1 A570 Gr.A 5 墊片 1 08F不銹鋼+柔性石墨 17 螺栓 2 A193 B7 6 閥蓋 1 WCB 18 螺母 2 A194 2H 7 密封座 1 A276 410 19 銷軸 2 A29 1035 8 填料 1 柔性石墨+不銹鋼
20 開口銷 2 A570 Gr.A 9 填料 4-5 21 螺柱 A193 B7 11 壓套 1 A276 410 22 螺母 A194 2H 12 壓板 1 WCB 23 鉚釘 2 304 13 閥母 1 D-2 24 銘牌 1 304 美標閘閥主要連接尺寸及重量
NPS
din 2 2-1/2 3 4 5 6 8 10 12 14 16 18 20 24 mm 51 64 76 102 127 152 203 254 305 337 387 438 489 591 L
(BF)in 7.00 7.50 8.00 9.00 10.00 10.50 11.50 13.00 14.00 15.00 16.00 17.00 18.00 20.00 mm 178 190 203 229 254 267 292 33 356 381 406 432 457 508 L1
(BW)in 8.50 9.50 11.14 12.0 15.00 15.88 16.50 18.00 19.76 22.50 24.00 26300 28.00 32.00 mm 216 241 283 305 381 403 419 457 502 572 610 660 711 813 L2
(RTJ)in 7.50 8.00 8.50 9.50 10.50 11.00 12.00 13.50 14.50 15.50 16.50 17.50 18.50 20.50 mm 191 203 216 241 267 279 305 3543 368 394 419 445 470 521 d1 in 3.62 4.13 5.00 6.18 7.32 8.50 10.63 12.76 15.00 16.26 18.50 20.98 22.90 27.24 mm 92 105 127 157 186 216 270 324 381 413 470 533 584 692 d2 in 4.75 5.50 6.00 7.50 8.50 9.50 11.85 4.25 17.00 18.75 21.25 22.75 25.00 29.50 mm 120.5 139.5 152.5 190.5 216 241.5 298.5 362 432 476 540 578 635 749.5 D in 6.00 7.00 7.50 9.00 10.00 11.00 13.50 16.00 19.00 21.00 23.50 25.00 27.50 32.00 mm 152 178 190 229 254 279 343 406 483 533 597 635 699 813 b in 0.75 0.88 0.94 0.94 0.94 1.00 1.13 1.19 1.25 1.38 1.44 1.56 1.69 1.88 mm 16 17.5 19 24 25 26 29 31 32 35 37 40 43 48 n-Φd in 4-0.75 4-0.75 4-0.75 8-0.75 8-0.87 8-0.87 8-0.87 12-1.00 12-1.00 12-1.13 16-1.13 16-1.25 20-1.25 20-1.38 mm 4-19 4-19 4-19 8-19 8-22 8-22 8-22 12-25 12-25 12-29 16-29 16-23 20-32 20-35 H
(open)in 15.20 17.3 19.02 23.11 26.50 30.20 37.60 45.12 52.28 59.80 67.76 74.80 83.31 97.64 mm 386 435 483 587 673 767 955 1146 1328 1519 1721 1900 2116 2480 W in 7.87 7.87 9.84 9.84 11.81 11.81 13.78 17.72 19.68 18.11 18.11 18.11 24.02 24.02 mm 200 200 250 250 300 300 350 450 500 460 460 460 610 610 WT(kg) BF 20 30 23 53 71 85 136 220 323 387 553 660 810 1250 BW 17 26 29 46 66 77 116 202 294 350 506 575 720 1130 歡迎選購河南湖高閥門物資有限公司【Z26R-J101美標閘閥】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展”的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
