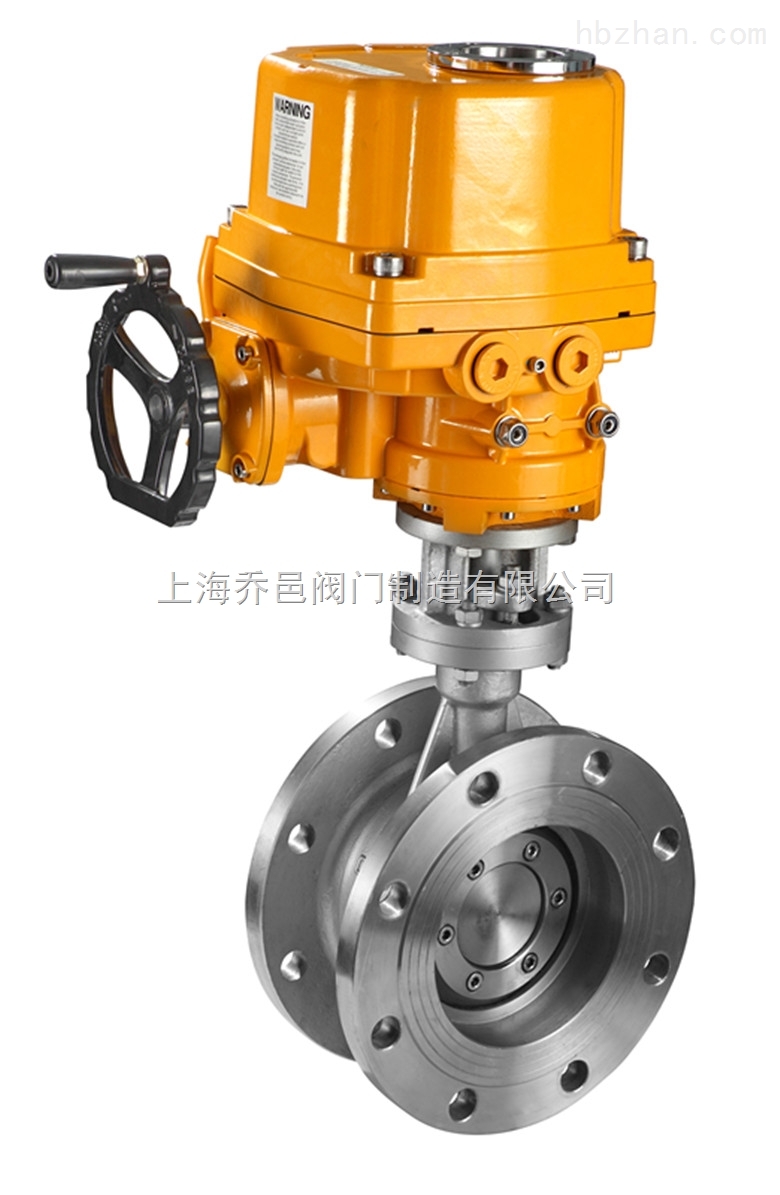

防爆電動硬密封蝶閥FBD943H
FBD943H防爆電動硬密封蝶閥尺寸 FBD943H防爆電動硬密封蝶閥參數 FBD943H防爆電動硬密封蝶閥規格
品牌
上海喬邑型號
FBD943H瀏覽次數
115 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:防爆電動硬密封蝶閥FBD943H
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
上海喬邑閥門制造有限公司是【FBD943H防爆電動硬密封蝶閥】的生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營”的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！
產品簡介：
一、FBD943H防爆電動硬密封蝶閥概述
防爆電動硬密封蝶閥采用三維偏心結構，蝶板為軟硬層疊式金屬片，具有金屬硬密封和彈性密封的雙重優點。具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。被廣泛用于介質溫度≤425℃的冶金、電力、石油、化工等工業管道上，做調節流量和截斷流體使用。
二、FBD943H防爆電動硬密封蝶閥技術參數和性能
|
QT系列電動執行機構技術參數 |
閥 體 參 數 |
||
|
電源 |
AC110、220、380V/DC24、220V |
公稱通徑 |
DN50～400mm |
|
輸出力矩 |
50N·M～3000N·M |
公稱壓力 |
PN1.6、2.5MPa |
|
任選功能 |
開關型、調節型 |
閥軸材質 |
碳素鋼、304/316/316L不銹鋼 |
|
動作范圍 |
0～90° |
閥體材質 |
碳素鋼、合金鋼、不銹鋼 |
|
動作時間 |
15秒/30秒/60秒 |
閥板材質 |
碳素鋼、合金鋼、不銹鋼 |
|
環境溫度 |
-30°～60° |
閥座密封 |
不銹鋼 |
|
手動操作 |
附帶手柄操作 |
結構形式 |
三偏心 |
|
限 位 |
電氣、機械二重限位 |
溫度 |
≤425℃ |
|
防護等級 |
IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) |
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
|
輸入信號 |
0-10，1-5VDC/4-20mA(智能型) |
特點 |
零泄漏、使用壽命長、便于安裝、耐高溫高壓 |
三、FBD943H防爆電動硬密封蝶閥外形尺寸
|
公稱通徑(DN) |
L |
D |
D1 |
Z-Φd |
H |
H0 |
A |
B |
|
50 |
43 |
165 |
125 |
4-18 |
63 |
315 |
180 |
65 |
|
65 |
46 |
185 |
145 |
4-18 |
70 |
330 |
180 |
65 |
|
80 |
46 |
200 |
160 |
8-18 |
83 |
390 |
245 |
72 |
|
100 |
52 |
220 |
180 |
8-18 |
105 |
431 |
245 |
72 |
|
125 |
56 |
250 |
210 |
8-18 |
115 |
455 |
245 |
72 |
|
150 |
56 |
285 |
240 |
8-22 |
137 |
626 |
355 |
93 |
|
200 |
60 |
340 |
295 |
8-22 |
164 |
720 |
350 |
93 |
|
250 |
68 |
395 |
350 |
12-22 |
206 |
800 |
550 |
350 |
|
300 |
78 |
445 |
400 |
12-22 |
230 |
860 |
600 |
350 |
|
350 |
78 |
505 |
460 |
16-22 |
248 |
883 |
600 |
350 |
|
400 |
102 |
565 |
515 |
16-26 |
289 |
972 |
600 |
350 |
|
450 |
114 |
615 |
565 |
20-26 |
320 |
1043 |
750 |
380 |
|
500 |
127 |
670 |
620 |
20-26 |
343 |
1098 |
750 |
380 |
|
600 |
154 |
780 |
725 |
20-30 |
413 |
1236 |
750 |
380 |
|
700 |
165 |
895 |
840 |
24-30 |
478 |
1431 |
750 |
380 |
|
800 |
190 |
1015 |
950 |
24-33 |
525 |
1488 |
750 |
380 |
上海喬邑閥門為您提供專業的【FBD943H防爆電動硬密封蝶閥】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
