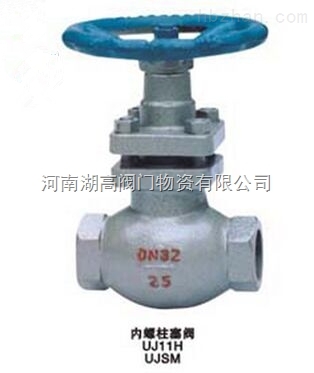

內螺紋柱塞閥U11SM/UJ11H

內螺紋柱塞閥柱塞閥U11SM 內螺紋柱塞閥現貨

品牌

湖高

型號

U11SM/UJ11H

瀏覽次數

240 次

所在地區

河南鄭州鄭東新區

市場指導價

~~￥312.00~~

數量

100

詢底價

壓縮機商城提醒您：如果賣家售價過低，請買家謹防欺詐行為！

———— 推薦商品 ————

空壓機專用油

壓縮機氣閥氣密性測試系統

廠家直銷螺鋼50HP油氣分離器

店鋪名稱：河南湖高閥門物資有限公司

河南湖高閥門物資有限公司專業生產銷售各種高中低壓閥門,各種不銹鋼閥門,石油專用閥,天燃氣專用閥,衛生級食品專用閥,電站閥門,電動閥門,氣動閥門,高溫高壓閥門,熱軋除鱗系統閥門,減溫減壓裝置,低溫閥,液氨閥,緊急切斷閥,料...

商品介紹

品牌:湖高

商品名稱:內螺紋柱塞閥U11SM/UJ11H

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

內螺紋柱塞閥U11SM/UJ11H

產品概述

內螺紋柱塞閥U11SM是由閥體、閥蓋、閥桿、柱塞、手輪等部件組成。當旋轉手輪時，通過閥桿帶動柱塞，使之在兩個密封圈之間上下往復運動，完成閥門的開啟和關閉。絲口柱塞閥由于密封圈采用新型非常金屬材料制成（PTFE），具有經受長期高溫、高壓而不喪失彈性的性能，絲口柱塞閥而且柱塞與密封圈之間的接觸面積大，再者，密封圈系混合材料性能好，因此，密封可靠，經久耐用。

內螺紋柱塞閥的適用范圍：

UJ11H/U11SM絲扣柱塞閥適用于冶金、消防、化工、建筑、化肥、輕工等行業中，壓力為1.6-4.0Mpa，為250℃以下的水、氣、油類等介質的管道。

內螺紋柱塞閥閥U11SM結構圖：

內螺紋柱塞閥的主要結構尺寸:

公稱通徑 DN(mm)	U11SM、UJl1H-1.6 25.40 C．P．R 主要結構尺寸及外形尺寸
公稱通徑 DN(mm)	閥體長度 L	接頭長度 L1	接頭長度 S	手輪直徑 Do	管螺紋 G (寸)	關閉高度 H≈	開啟高度 H1≈	重量 (kg)
15	90	14	32	80	1/2	133	157	2.1
20	100	16	36	100	3/4	141	169	2.8
25	120	18	46	120	1	165	199	3.8
32	140	20	55	140	11/4	179	225	5.8
40	170	22	65	160	11/2	198	246	8.3
50	200	24	80	200	2	226	282	13.2

內螺紋柱塞閥的性能規范：

閥體材料	適用溫度	適用介質	壓力范圍
鑄鋼	≤250℃	水、蒸汽、油品	PN 1.6-6.4MPa
鑄鐵	≤180℃	水、蒸汽、油品	PNl．6
不銹鋼	≤200℃	硝酸、醋酸	通徑范圍
含鉬不銹鋼	≤200℃	氮、氫、尿素等	DNl 5-300mm

內螺紋柱塞閥U11SM的實驗壓力：

實驗項目	實驗介質	實驗壓力
壓強實驗	水	1.5PN
高壓密封實驗	水	1.1 PN
低壓氣密封實驗	氣	0 5-0.7MPa

內螺紋柱塞閥U11SM/UJ11H
