產品名稱： 氣動快速切斷閥 產品型號： ZQGP 產品口徑： DN25-DN200 產品壓力： 1.6MPa-6.4MPa 產品材質： 碳鋼、不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號：  03416900040041464 稅號：  310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

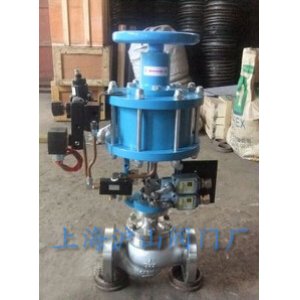

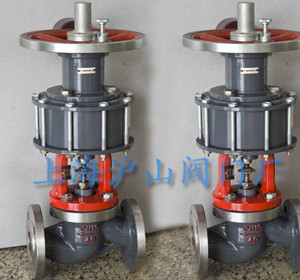

一、ZQGP氣動快速切斷閥概述：    ZQGP氣動快速切斷閥由國內首次推出的氣動多彈簧活塞執行機構和低流阻、雙重密封結構的切斷閥組成。執行機構動作速度快、推力大、有自復位功能、帶手操機構;閥體流路通暢、流量系數大、閥芯閥座有彈性和剛性串級雙重密封。新穎獨特的結構使本產品成為一類快速動作、嚴密切斷、安全可靠的高性能新型切斷閥。本產品性能優良、規格齊全，形體小、重量輕等優點，它能滿足化工、石油、冶金和其它工業部門生產過程中自動快速排放和緊急切斷的操作要求，適用于生產過程中和設備的安全保護系統，也適用于一般的兩位控制和開關操作場合。   二、ZQGP氣動快速切斷閥產品實拍： 三、ZQGP氣動快速切斷閥工作原理：    當信號壓力通過管接頭輸入氣缸室在活塞上產生向下推力，使活塞產生位移并壓縮彈簧。活塞的位移帶動推桿，閥桿和閥芯作相應位移，至切斷達到額定行程值為止。按作用方式的不同可分為氣關式和氣開式兩種，當信號壓力增大推桿向下移動，使閥芯和閥座接合的為氣關式；反之使閥芯與閥座離開式，則該閥型為反作用(氣開式執行機構)。 四、ZQGP氣動快速切斷閥主要零件材料： 材料代號 C（WCB） P（304） R（316） 主要  零件 閥體、閥蓋 WCB（ZG230-450） ZG1Cr18Ni9Ti（304） ZG1Cr18Ni12Mo2Ti（316） 閥芯、閥座 1Cr18Ni9Ti（304）或司鈦萊合金堆焊 1Cr18Ni9Ti（304）或司鈦萊合金堆焊 1Cr18Ni12Mo2Ti（316）或司鈦萊合金堆焊 閥桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 填料 V型聚四氟乙烯（F4）、柔性石墨、 墊片 增強聚四氟乙烯（F4） 、不銹鋼墊片、金屬石墨纏繞墊片 O型密封圈 耐油橡膠 彈簧 60Si2Mn 推桿 2Cr13 手輪 HT200 適用工況 適用介質 水蒸汽油品類氣液體 硝酸堿類腐蝕性氣液體 醋酸類等腐蝕性氣液體 適用溫度 硬密封：-30～+450℃ 軟密封：-30～+180℃ 五、ZQGP氣動快速切斷閥主要技術參數： 公稱通徑 mm 20 25 40 50 65 80 100 150 200 閥座直徑 mm 20 25 32 40 50 65 80 100 125 150 200 額定流量系數 Kv 6.5 10 15 25 40 65 100 150 260 350 540 公稱壓力 MPa 1.6 、4.0 、 6.4 行 程 mm 10 16 25 30 40 60 流量特性 快 開 執行器型號 ZSPA/B-1、ZSNA/B-1 ZSPA/B-2、ZSNA/B-2 ZSPA/B-3、ZSNA/B-3 作用形式 單作用型/雙作用型 氣源壓力MPa 0.4-0.7 泄漏量 軟密封:O泄漏；硬密封：10-5×閥的額定容量 切斷時間S 0.5 1 1.5 2 3 4 配用附件 電磁閥、閥位回訊器、空氣過濾減壓器、手輪操作機構 六、ZQGP氣動快速切斷閥外形尺寸：   DN(mm) H(mm) Hg(mm) ФA(mm) ФD(mm) L(mm) PN1.6 PN6.4 PN1.6 PN6.4 25 410 580 196 115 135 184 210 40 514 684 266 150 165 222 251 50 520 690 266 165 175 254 286 65 694 904 348 185 200 276 311 80 696 906 348 200 210 298 337 100 709 919 348 220 250 352 394 150 1186 1146 486 285 340 451 508 200 1208 1468 486 340 405 600 650

滬山閥門制造（上海）有限公司，原上海滬山閥門廠創建于1985年，是一家有幾十多年歷史的大型閥門專業生產閥門企業，閥門制造行業的驕子，流體控制中的佼佼者。專業生產制造各種高中低壓閥門，氣動球閥，氣動蝶閥，氣動閘閥，氣動調節閥，電動蝶閥，電動閘閥，質量保證，價格合理，專業服務。 滬山閥門從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，滬山的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了世界各地用戶的好評，被譽為“良心閥門”。

公司信息

 本公司主導產品包括：調節閥及附件、氣動閥門、電動閥門、真空閥門、通用閥門、美標閥門、德標閥門、日標閥門以及進口閥門等。如：氣動調節閥、氣動球閥、氣動蝶閥、電動調節閥、電動球閥、電動蝶閥、減壓閥、安全閥、調節閥、隔膜閥、電磁閥、針型閥、呼吸閥、阻火器等，調節閥及附件包含有：電動調節閥、氣動調節閥、自力式調節閥、手動調節閥、氣動薄膜執行機構、電動執行機構、電氣閥門定位器、電動閥門調節模塊等。通用閥門包含有：電磁閥、針型閥、安全閥、切斷閥、減壓閥、閘閥、截止閥、球閥、蝶閥、止回閥、水力控制閥、柱塞閥、旋塞閥、隔膜閥、過濾器、疏水閥、排氣閥、平衡閥及代理進口閥門等。電磁閥包含有：水用電磁閥、蒸汽電磁閥、燃?xì)怆姶砰y、空氣電磁閥、真空電磁閥、高溫電磁閥等。美標閥門包含有、閘閥、截止閥、球閥、蝶閥、等。同時，公司可按照客戶的要求進行非標產品的設計、制造、加工。
