商品介紹

品牌:

商品名稱:ZMQM氣動薄膜套筒切斷閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

ZMQM氣動薄膜套筒切斷閥
http://www.hsfamen.com/qieduanfa/2015/1228/806.html

	產品名稱：	氣動薄膜套筒切斷閥
	產品型號：	ZMQM
	產品口徑：	DN15-DN200
	產品壓力：	1.6MPa-6.4MPa
	產品材質：	碳鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

一、氣動薄膜套筒切斷閥概述：
ZMQM氣動薄膜套筒切斷閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和遠程控制系統中。

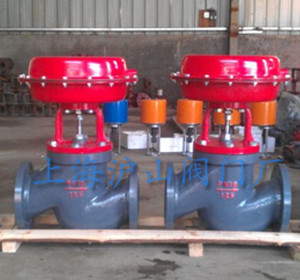

二、氣動薄膜套筒切斷閥產品實拍：

三、氣動薄膜套筒切斷閥特點：
1、切斷閥采用多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約30％，重量可減輕約30％。
2、閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30％。
3、閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密封性能優良。
4、平衡型閥內件，提高了切斷閥的許用壓差。
5、波紋管密封型對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性。
6、活塞式執行機構，操作力大，使用壓差大。
四、氣動薄膜套筒切斷閥主要零件材料：

材料代號		C（WCB）	P（304）	R（316）
主要零件	閥體、閥蓋	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	閥芯、閥座	1Cr18Ni9Ti（304）或司鈦萊合金堆焊	1Cr18Ni9Ti（304）或司鈦萊合金堆焊	1Cr18Ni12Mo2Ti（316）或司鈦萊合金堆焊
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	填料	V型聚四氟乙烯（F4）、柔性石墨、
	墊片	增強聚四氟乙烯（F4）、不銹鋼墊片、金屬石墨纏繞墊片
	O型密封圈	耐油橡膠
	彈簧	60Si2Mn
	推桿	2Cr13
	手輪	HT200
適用工況	適用介質	水蒸汽油品類氣液體	硝酸堿類腐蝕性氣液體	醋酸類等腐蝕性氣液體
適用工況	適用溫度	硬密封：-30～+450℃ 軟密封：-30～+180℃

五、氣動薄膜套筒切斷閥規格與技術參數：

公稱通徑 DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數 KV	單座、雙座	5	7	11	20	30	48	75	120	190	300	480	760
額定流量系數 KV	套筒			11	20	30	48	75	120	190	300	480	760
公稱壓力 PN(MPa)		1.0 1.6 4.0 6.4
額定行程 (mm)		8				12		20		25	40		50
有效面積 (c m 2 )	ZQM 型	100				200		400			600		1000
有效面積 (c m 2 )	ZQG型	100			125			160			250
允許泄漏量	硬密封 1/h	- 般： 10 -4 X 閥額定容量；嚴密型：單、雙座： 1.2X10 -7 ，套筒 5X10 -6 X 閥額定容量
允許泄漏量	軟密封	VI 級
允許壓差 (MPa)	ZMQ P N 正作用	6.4	5.09	2.91	1.85	2.18	1.33	1.52	0.99	0.62	0.60	0.69	0.39
	ZMQ P N 反作用	6.4	6.4	3.88	2.47	2.91	1.77	2.03	1.32	0.83	0.80	0.92	0.52
	ZSQ P N	6.4	6.1	3.5	2.3	3.0	1.9	1.9	1.5	0.93	0.84	0.65	0.47
	Z M S QM	公稱壓力
信號壓力 (kPa)	ZMQ	0 或 250
信號壓力 (kPa)	ZSQ	0 或 400 ～ 600

六、氣動薄膜套筒切斷閥外形尺寸及重量：

公稱通徑		15	20	25	32	40	50	65	80	100	125	150	200
A		ф 196				ф 232		ф 308			ф 394		ф 498
L	PN16 、 40	130	150	160	180	200	230	290	310	350	400	480	600
L	PN64	210	230	230	260	260	300	340	380	430	500	550	650
H	PN16 、 40	305	340	345	370	380	390	475	490	500	765	825	927
	PN64	320	350	354	372	382	397	473	475	517	805	882	815
	波紋管密封型	375	409	414	431	441	468	555	570	613	855	915	1017
H 1	PN16 、 40	50	53	58	70	75	83	93	100	110	125	143	170
H 1	PN64	60	65	70	77.5	85	90	100	85	125	148	170	208
H 2	PN16	115	115	121	130	140	153	178	190	200	260	320	360
	PN40	125	125	130	140	150	160	185	200	220	280	320	380
	PN64	150	150	160	170	180	200	230	250	282	310	430	480
H 3	PN16 、 40	404	415	428	448	468	561	578	590	886	1008	1120
	PN64	365	430	498	528	528	530	535	540	600	890	1208	1305
	波紋管密封型	395	465	478	509	509	548	641	658	670	976	1098	1210
重量 (kg)	標準型	10	10	12	15	18	23	35	45	60	75	90	120
重量 (kg)	波紋管密封型	12	12	14	17	20	26	38	48	64	79	95	125
