產品名稱： 燃氣緊急切斷閥 產品型號： ZCRB 產品口徑： DN15-DN350 產品壓力： 1.6MPa-4.0MPa 產品材質： 黃銅、碳鋼、不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號：  03416900040041464 稅號：  310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

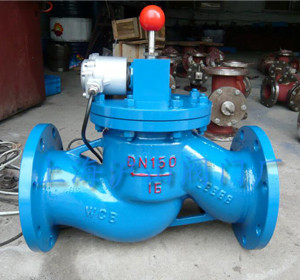

一、燃氣緊急切斷閥概述：  ZCRB燃氣緊急切斷閥是一種新型的燃氣管道工程的安全配套裝置，主要應用于以下場合： 1、與可燃氣體泄漏監測儀器相連接。當儀器檢測到泄漏時，自動快速關閉主供氣體閥門,切斷燃氣的供給，及時制止惡性事故的發生。 2、與熱力設備的極限溫度(或壓力)安全控制器相連接。當設備內檢測點的溫度或壓力超過設定的極限數值時，自動快速關閉供氣閥門，停止燃料的供給。 3、與高層建筑的中央消防報警系統相連接。當大廈發生火情時，自動切斷大廈內的燃氣供應，防止煤氣爆炸的發生。 4、在城市或工廠的燃氣供應管網內設置燃氣緊急切斷閥，可在中央控制室內集中控制，遠距離遙控，緊急關閉事故現場的管線供氣。 本系列產品具有極佳的技術性能，低負荷損失和高可可靠性。適用于煤氣、天燃氣及液化石油氣等可燃氣體，廣泛應用于供氣管網系統，燃氣熱能工廠車間，燃氣鍋爐房及住宅居所的安全設施。 二、燃氣緊急切斷閥產品實拍： 三、燃氣緊急切斷閥功能及工作原理： 本系列閥門是常開型脈沖觸發式型電磁閥，具有事故自鎖及手動復位功能。 1、閥門在日常工作中處于常開狀態，電磁閥線圈處于斷電狀態，不消耗電能。 2、當事故發生時，閥門線圈瞬時通電，觸發閥門快速關閉，并進入自鎖狀態。此時即使撤去電源，閥門仍處于自鎖關閉狀態，不會重新自動打開。 3、本閥采用先導式閥瓣，即使壓力達到6bar開啟也十分輕松，口徑大于DN125，采用杠桿手柄，使本閥達到目的開關省力、快速。 4、當工作人員處理完事故，人工重新開啟閥門，才會恢復供氣。根據客戶要求也可提供斷電關閉的常閉型緊急切斷閥。 四、燃氣緊急切斷閥技術參數： 適用介質 煤氣、天然氣及液化石油氣 閥門規格 螺紋連接 G1/2“、G3/4”、G1“；法蘭連接 DN25～350 工作壓力 0.5bar～6bar 電氣防護等級 CEI IP65/IP67 防爆等級 Eexm Ⅱ T4/ Eexm Ⅱ T5 工作電壓及電功率 交流 AC220V，50Hz/14V；直流 DC12V/8.5W，DC24V/8.5W 操作系數 不間斷輸出或脈沖型 電氣連接 插件（不分正負極） 線圈功率 ≤DN100,20℃時交流 AC220V,50Hz/24VA直流 DC24V,/24W   線圈型號:MF-1(2) ≥DN100,20℃時交流 AC220V,50Hz/90VA直流 DC24V,/85W  線圈型號:ZCLF-1(2) 工作環境溫度 -15～60℃ 密封材料 NBR橡膠 閥體材質 黃銅、不銹鋼、碳鋼 閥門關閉時間 少于1秒 五、燃氣緊急切斷閥手動復位操作過程：     當閥門被切斷，管道漏氣故障排除后，工作人員需要手動復位時，用力向上提拉 手動復位桿，聽到“咔”的一聲，說明閥門完全被打開。此時，即使松開手，也不會被切斷。（除非再給閥門線圈通電）。  注：手動復位必須在電磁閥線圈斷電時操作。 六、燃氣緊急切斷閥性能規范： 壓力等級 常溫試驗壓力 殼體 密封  低氣壓密封 公稱壓力(MPa) 1.6 2.4 1.76 0.6 2.5 3.75 2.75 0.6 4.0 6.0 4.4 0.6 適用溫度  -15~60℃ 七、燃氣緊急切斷閥主要零件材料： 零 件 名 稱 材 料 絲扣 DN25-DN350（法蘭） 閥體 黃銅  碳鋼（不銹鋼） 自鎖體 黃銅（鋁合金） 閥桿 不銹鋼 不銹鋼 密封川 NBR橡膠 八、燃氣緊急切斷閥主要外形尺寸：   規格(DN)  L ≈H D D1 D2 Z-¤d 備注 1/2"(DN15) 68 120         絲扣 3/4"(DN20) 72 128         1"(DN25) 100 160         25 160 180 115 85 65 4-¤14 法蘭連接 32 180 200 135 100 78 4-¤18 40 200 200 145 110 85 4-¤18 50 230 220 160 125 100 4-¤18 65 290 255 180 145 120 4-¤18 80 310 320 195 160 135 8-¤18 100 350 380 215 180 155 8-¤18 125 400 405 245 210 185 8-¤23 150 480 458 280 240 210 8-¤23 200 600 530 335 295 265 8-¤23 250 650 600 390 350 320 12-¤23 300 750 650 440 400 368 12-¤23 350 850 750 500 460 428 12-¤23
