產品名稱： 高靈敏度蒸汽減壓閥 產品型號：  YG43H、YG43Y 產品口徑： DN10～DN25mm 產品壓力： 1.0MPa-1.6MPa 產品材質： 鑄鐵、球鐵、碳鋼、不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號：  03416900040041464 稅號：  310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

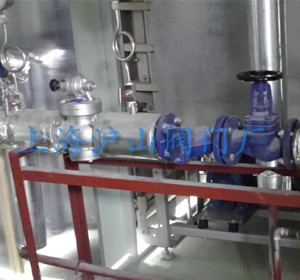

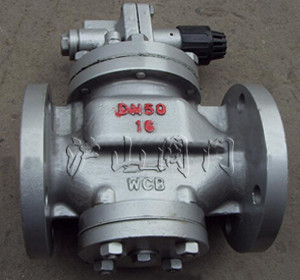

一、高靈敏度蒸汽減壓閥結構特點和用處：    本系列減壓閥屬于先導活塞式減壓閥。高靈敏度蒸汽減壓閥主要用于蒸汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。    本系列產品在普通減壓閥基礎上做了以下改進，加大了活塞面積，改變了節流結構，改變了密封形式，改進了導閥結構和調節彈簧形式，從而從以下幾方面提高了產品的性能。 1、提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。 2、改善了流線分布，降低了噪聲。 3、改進了密封面結構，延長了密封面壽命。 二、高靈敏度蒸汽減壓閥產品實拍： 三、高靈敏度蒸汽減壓閥主要技術參數和性能指標： 公稱壓力(Mpa) 1.0 1.6 殼體試驗壓力(Mpa)* 1.5 2.4 密封試驗壓力(Mpa) 1.0 1.6 最高進口壓力(Mpa) 1.0 1.6 出口壓力范圍(Mpa) 0.04-0.6 0.04-1.0 壓力特性偏差(Mpa)△Pp2P GB12246-1989 流量特性偏差(Mpa)P2G GB12246-1989 最小壓差(Mpa) 0.05 0.07 滲漏量 GB12245-1989 *：殼體試驗不包括膜片、頂蓋 四、高靈敏度蒸汽減壓閥主要零件材料： 零件名稱 零件材料 閥體 閥蓋 底蓋 WCB 閥座 閥瓣 2Cr13 缸套 活塞 鋁鐵青銅 膜片 PH15-7Mo 活塞環 對位聚苯 導閥座 導閥瓣 2Cr13 主閥彈簧 50CrVA 導調主彈簧 50CrVA 調節彈簧 60Si2Mn 五、高靈敏度蒸汽減壓閥流量系數(Cv)： DN 15 20 25 32 40 50 65 80 Cv 1 2.5 4 6.5 9 16 25 36 六、高靈敏度蒸汽減壓閥連接尺寸： 公稱通徑DN 外 形 尺 寸 連 接 尺 寸 L H H1 PN 1.0MPa PN 1.6MPa D K n-ф d C D K n-ф d C 15 140 160 65 95 65 414 45 12 95 65 414 45 14 20 140 160 65 105 75 414 55 14 105 75 414 55 14 25 150 168 68 115 85 414 65 14 115 85 414 65 14 32 180 185 75 135 100 418 78 16 135 100 418 78 16 40 180 185 78 145 110 418 85 16 145 110 418 85 16 50 200 193 88 160 125 418 100 16 160 125 418 100 16 65 230 208 98 180 145 418 120 18 180 145 418 120 18 80 260 228 117 195 160 418 135 18 195 160 818 135 20 七、高靈敏度蒸汽減壓閥安裝實例：
