產品名稱： 氣動程控切斷閥 產品型號： JDQ41Y 產品口徑：  DN15-DN200 產品壓力： 1.6MPa-16MPa 產品材質： 碳鋼、不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號：  03416900040041464 稅號：  310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

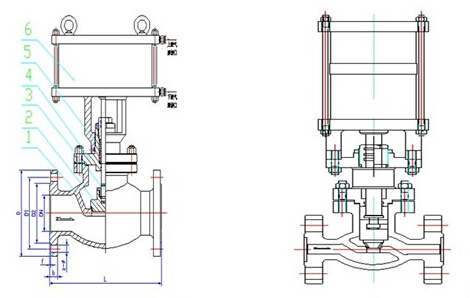

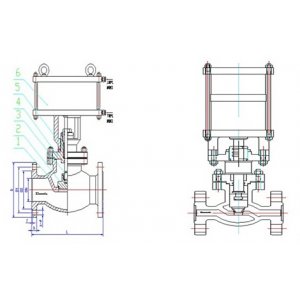

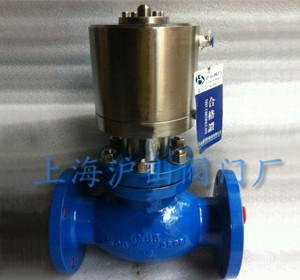

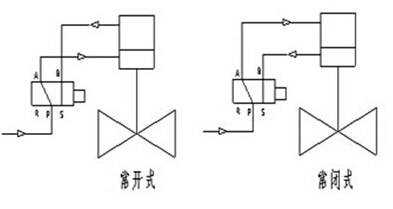

一、氣動程控切斷閥概述：    JDQ41Y氣動程控切斷閥是一種能在各種管路上做遠距離、快速開啟和切斷的閥門。 二、氣動程控切斷閥產品實拍： 三、氣動程控切斷閥性能規范： 規格(DN) 15-200 MPa 公稱壓力 1.6-16.0 密封試驗壓力 1.1（倍） 閥體強度試驗壓力 1.5（倍） 工作溫度(℃) -40∽100 / -40∽425 適用介質 水、蒸汽、油品、氣體 結構長度 GB12221-89/ GB12233 法蘭標準 JB/T79-94 四、氣動程控切斷閥作用原理及結構說明：     當控制器按事先編好的程序?qū)δ硞€(gè)氣源換向閥輸出一個信號，該換向閥動作，使帶壓儀表氣源通過換向閥的切換進入氣動執行機構的氣缸上腔或下腔，推動活塞運動使閥們開啟或關閉。閥門的操作連接方式（如圖所示）。 五、氣動程控切斷閥主要外型與連接尺寸（參照構圖）   JDQ41Y-16C                        JDQ41Y-160C   1、連接尺寸 (mm) JDQ41Y-16C DN L D D1 D2 b z-Ф 15 130 95 65 45 14 4-Ф14 25 160 115 85 65 16 4-Ф14 32 180 135 100 75 18 4-Ф18 40 200 145 110 85 18 4-Ф18 50 230 160 125 100 20 4-Ф18 65 290 180 145 120 20 4-Ф18 80 310 195 160 135 22 8-Ф18 100 350 215 180 155 24 8-Ф18 2、連接尺寸 (mm) JDQ41Y-160C DN L D D1 D2 D6 b z-Ф 15 170 110 75 62 35 24 4-Ф18 20 190 130 90 62 45 26 4-Ф23 25 210 140 100 72 50 28 4-Ф23 32 230 165 115 85 65 30 4-Ф25 40 260 175 125 92 75 32 4-Ф27 50 300 215 165 132 95 36 8-Ф25 六、氣動程控切斷閥主要零件材料： 閥體 WCB 閥瓣 WCB 閥桿 305 上蓋 WCB 填料 F4 氣缸 WCB/QT450 七、保管、安裝及使用的注意事項： 1、閥門通路兩端必須加防護蓋，存放在干燥、通風的室內，如長期存放應經常檢查，防止銹蝕； 2、閥門在安裝前不要拿掉防塵蓋，使閥內無污物存在； 3、閥門可安裝在水平或垂直的管道上使用，安裝時去掉防塵蓋，管路先用空氣吹干凈，以免污物帶進閥腔內；
