商品介紹

品牌:

商品名稱:J961Y電動電站截止閥-滬山閥門制造（上海）有限公司

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

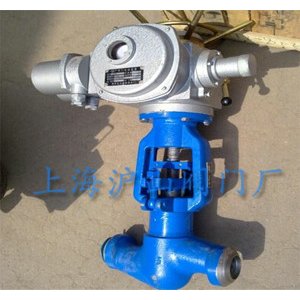

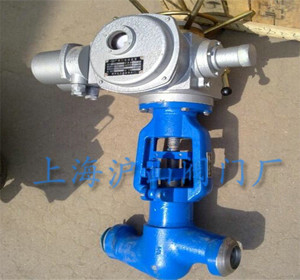

J961Y電動電站截止閥
http://www.hsfamen.com/jiezhifa/2015/1028/41.html

	產品名稱：	電動電站截止閥
	產品型號：	J961Y
	產品口徑：	DN10-DN200
	產品壓力：	1.6Mpa-50Mpa
	產品材質：	碳鋼、鉻鉬鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

連接形式	焊接	材質	碳鋼、不銹鋼、鉻鉬鋼
公稱通徑	DN10-100（mm）	適用介質	水、蒸氣、油品等
壓力環境	高壓（PN1.6～32.0Mpa）	工作溫度	高溫
標準	國標	外形	大型
流動方向	雙向	驅動方式	電動執行器
零部件及配件	執行器	形態	旋轉式
類型(通道位置)	直通式	技術電話	021-31007323

一、J961Y電動電站截止閥簡介：
1、閥門與管路連接采用焊接式結構。
2、密封面不易磨損、擦傷、密封性能好、壽命長。
3、結構緊湊、啟閉性好、高度小、維修方便。
4、適用于水、蒸汽、油品管路上，具有耐高溫、耐高壓的特點。
二、J961Y電動電站截止閥制造驗收技術標準：
1、制造驗收技術條件按JB/T3595或E101的規定。
2、閥門結構長度按ANSI B16.10或E101的規定。
3、閥體焊接坡口按ANSI B16.25的規定或按用戶提供的尺寸。
三、J961Y電動電站截止閥主要性能和使用范圍：

產品型號	公稱壓力 PN(MPa)	試驗壓力 (MPa)		工作壓力 (MPa)			工作溫度 (℃)	適用介質
產品型號	公稱壓力 PN(MPa)	殼體強度	密封	P54	P55	P57	工作溫度 (℃)	適用介質
J961H/Y-100	10	15	11	/	/	/	≤425	水、蒸汽、油品
J961H/Y-200	20	30	22	/	/	/
J961H/Y-250	25	38	28	/	/	/
J961H/Y-320	32	48	36	/	/	/
J961Y—P54/100V	20	30	22	10	/	/	≤540	蒸汽
J961Y—P54/140V	25	38	28	14	/	/
J961Y—P54/170V	32	48	36	17	/	/
J961Y—P55/100V	25	38	28	/	10	/	≤550
J961Y—P55/140V	32	48	36	/	14	/
J961Y—P55/170V	/	53	39	/	17	/
J961Y-P57/100V	/	48	36	/	/	10	≤570
J961Y—P57/140V	/	55	40	/	/	14
J961Y—P57/170V	/	60	44	/	/	17

四、J961Y電動電站截止閥主要零件材料:

零件名稱	閥體	閥蓋	閥桿	閥瓣	密封面	填料	閥桿螺母	緊固件
J961H型	25 WCB	25 WCB	鉻不銹鋼鉻鉬鋁鋼氮化	鉻不銹鋼	鉻不銹鋼	柔性石墨	鋁青銅	優質碳鋼鉻鉬鋼
J961Y型	25 WCB	25 WCB	鉻不銹鋼鉻鉬鋁鋼氮化	25	硬質合金
J61Y-P54型 J961Y-P54型	12Cr1MoV WC6	12Cr1MoV WC6	20Cr1Mo1VA 38Cr1MoAIA	12Cr1MoV	硬質合金
J61Y-P55型 J961Y-P55型	12Cr1MoV WC6	12Cr1MoV WC6	20Cr1Mo1VA 38Cr1MoA1A	12Cr1MoV	硬質合金
J61Y-P57型 J961Y-P57型	12Cr1MoV WC9	12Cr1MoV WC9	20Cr1Mo1VA 38Cr1MoAIA	12Cr1MoV	硬質合金

五、J961Y電動電站截止閥產品外形圖及主要連接尺寸：

公稱通徑 DN(mm)	連接尺寸 (mm)
公稱通徑 DN(mm)	L	D1	D2	D3		H
15	150	17	36	/	375°	518
20	135170	22	42	/	375°	518
25	135170	26	42	/	375°	518
32	170180	31	44	/	375°	560
40	230	38	60	/	375°	545
50(1)	250	50	82	/	32°	728
50(2)	320350	50	82	/	32°	748
65	370260	69	100	110	32°	829
80	400430470	84	108	130	32°	898
100	455560	107	144	165	32°	913
J961Y-P55/100V、P55/140V、P55/170V J961Y-P57/100V、P57/140V、P57/170V
15	150	17	40	/	375°	518
20	135170	22	46	/	375°	518
25	135170	26	46	/	375°	518
32	170180	31	49	/	375°	560
40	230	38	60	/	375°	545
50(1)	250	50	90	/	32°	728
50(2)	320350	50	90	/	32°	748
65	370260	69	104	115	32°	829
80	400430470	84	110	140	32°	898
100	455560	107	148	170	32°	913
