HH47X、H47XF、HDH47X蝶式緩沖止回閥
http://www.hsfamen.com/zhihuifa/2015/1218/675.html

	產品名稱：	蝶式緩沖止回閥
	產品型號：	HH47X、H47XF、HDH47X
	產品口徑：	DN40-DN1400
	產品壓力：	1.0MPa-2.5MPa
	產品材質：	灰鑄鐵、鑄鋼、球墨鑄鐵
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

一、蝶式緩沖止回閥介紹：
本廠生產的HH47X、H47XF、HDH47X蝶式緩沖止回閥主要用于工業供水、污水處理廠的水泵出口處，防止管網中介質逆流。自動消除破壞性水錘從而保證水泵和管路不受損壞。該閥主要由閥體、閥瓣、緩沖裝置和微量調節閥組成。該閥結構新穎、體積小、流體阻力小、運行平穩、密副可靠、耐磨損、緩沖性能好等特點是工業用水和城市排污的最佳產品。

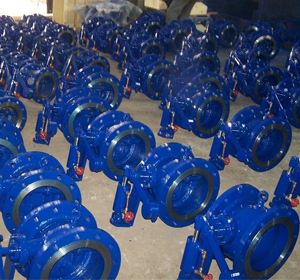

二、蝶式緩沖止回閥產品實拍：

三、蝶式緩沖止回閥結構特點：
1、體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。
2、緩閉系統性能優良，不受管道中介質的影響，閥瓣先速關后緩閉，可防止破環性水錘。
3、橡膠軟密封，封閉性能好，耐磨損，使用壽命長。
4、橡膠緩沖，啟閉平穩，無震動，無噪音。比老式止回閥流阻小，有明顯的節能效果。
四、蝶式緩沖止回閥技術參數：

公稱壓力	1.0～2.5MPa
公稱通徑	40～1400mm
介質	水、油品、海水、污水
適用溫度	0～80℃（如需要，可達200℃）
法蘭標準	GB/T 17241.6 GB/T9113
試驗標準	GB/T 13927 AP1598

五、蝶式緩沖止回閥主要零部件材質：

零件名稱	閥體	蝶板	密封圈	閥桿	填料
材料	灰鑄鐵、碳鋼	灰鑄鐵、鑄鋼、球墨鑄鐵	丁腈耐油橡膠、氯丁橡膠	不銹鋼	聚四氟乙烯

六、蝶式緩沖止回閥性能參數：

型號	公稱壓力 PN(MPa)	試驗壓力Ps(MPa)		工作壓力 P(MPa)	介質溫度 (℃)	適用介質
		殼體	密封
H47X、H47H、H47X、 H47H、H47Xf、HD47X	1.0	1.5	1.1	1.0	0-80℃	水、油品海水、污水
	1.6	2.4	1.75	1.6
	2.5	3.75	2.75	2.5

七、蝶式緩沖止回閥外形尺寸：

公稱通徑 DN（mm）	尺寸（mm）
公稱通徑 DN（mm）	L	H	B1	B2
200	230	550	540	600
250	250	630	600	700
300	270	690	650	740
350	290	780	710	800
400	310	860	770	870
450	330	910	830	920
500	350	980	900	1000
600	390	1070	1090	1250
700	430	1220	1200	1360
800	470	1320	1320	1480
900	510	1430	1420	1580
1000	550	1550	1550	1700
1200	630	1800	1780	1950
1400	710	1980	2000	2175
