H72H、H72W、H72Y高壓對夾立式止回閥
http://www.hsfamen.com/zhihuifa/2015/1214/622.html

	產品名稱：	高壓對夾立式止回閥
	產品型號：	H72H、H72W、H72Y
	產品口徑：	DN15-DN200
	產品壓力：	1.0MPa-1.6MPa
	產品材質：	碳鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

一、H72型高壓對夾立式止回閥簡介：
H72型高壓對夾立式止回閥適用于公稱壓力PN1.0MPa~42.0MPa、 Class150-2500;公稱通徑DN15~1200mm、NPS1/2~48;工作溫度-196~540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。

二、H72型高壓對夾立式止回閥執行標準：
1、設計與制造：API594、API6D、JB/T8937
2、結構長度：API594、API6D、DIN3202、JB/T8937
3、壓力一溫度等級：SNSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74
4、試驗與檢驗：API598、JB/T9092
5、配管法蘭：JB/T74~90、GB/T9112!9124、HG20592~20635、SH3406、ANSIB16.5、DIN2543~2548、GB/T13402、API605、ASMEB16.47

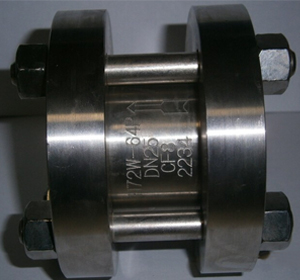

三、H72型高壓對夾立式止回閥產品實拍：

四、H72型高壓對夾立式止回閥主要性能規范：

型號	公稱壓力 PN（MPa）	試驗壓力p（MPa）		工作壓力 p/MPa	工作溫度 /℃	工作介質
型號	公稱壓力 PN（MPa）	殼體	密封	工作壓力 p/MPa	工作溫度 /℃	工作介質
H72Y-160	16	24	16	16	≤200	氮、氫、銅按、氨氣、堿液
H72Y-320	32	48	32	32		氮、氫、銅按、氨氣、堿液
H72W-220R	22	33	22	22		尿素、甲胺
H72W-320R	32	48	32	32		尿素、甲胺

五、H72型高壓對夾立式止回閥主要零件材料：

零件名稱	閥座、閥瓣	閥蓋	閥體	O形圈
H72Y-160 H72Y-320	鉻鋼	碳鋼	鉻鋼	氟26-41橡膠
H72W-220R H72W-320R	鉻鎳鉬不銹		—	氟26-41橡膠

六、H72型高壓對夾立式止回閥主要尺寸及重量：

公稱通徑	尺寸（mm)						重量 (kg)
公稱通徑	D	D1	d	M	L	L1	重量 (kg)
10	95	42	10	M24	60	155	3.4
15	95	42	12	M24	60	158	4.1
25	105	50	15	M33	65	163	6.9
32	115	62	25	M42	80	180	8.0
40	165	88	32	M52	90	230	15
50	165	88	39	M64	115	265	27
365	200	116	53	M80	140	315	49
80	225	138	60	M100	160	360	88
100	260	160	76	M125	180	420	91
125	300	195	90	M155	200	460	115
150	330	212	120	M175	220	500	145
200	400	250	176	M215	240	570	160
