商品名稱:A41H彈簧微啟封閉式安全閥-滬山閥門制造（上海）有限公司

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

A41H彈簧微啟封閉式安全閥
 http://www.hsfamen.com/anquanfa/2016/0105/896.html

	產品名稱：	彈簧微啟封閉式安全閥
	產品型號：	A41H
	產品口徑：	DN15-DN300
	產品壓力：	1.6MPa-10MPa
	產品材質：	碳鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

一、彈簧微啟封閉式安全閥概述：
A41H彈簧微啟封閉式安全閥適用于工作溫度≤300℃的石油氣、空氣、水等介質的設備或管路上。A41Y-P/R型適用于工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。連接法蘭標準按JB/T……94/系列1。A41Y不銹鋼高壓安全閥是一種用于無毒無害及非易燃易爆液體介質的管道及容器等設備作為超壓保護的最終保護裝置，該類型安全閥采用彈簧直接載荷式，法蘭連接，整體封閉式結構。

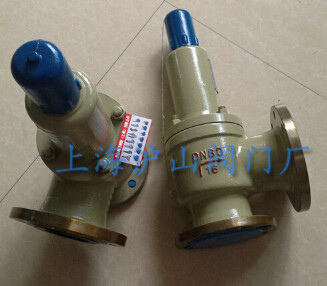

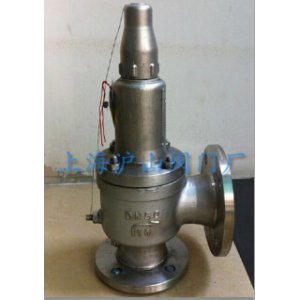

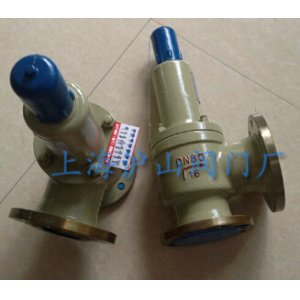

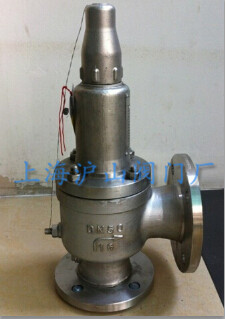

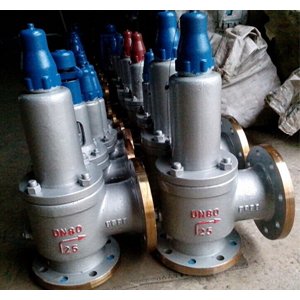

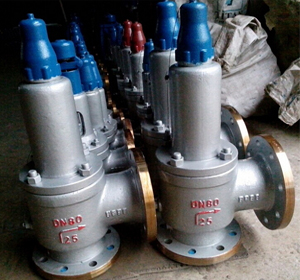

二、彈簧微啟封閉式安全閥產品實拍：

三、彈簧微啟封閉式安全閥特點：
1、排量較小，節約能源；
2、平面結構的閥瓣和閥座易于維修和重新加工；
3、整定壓力偏差小，可達±3% ；
4、選用優質的彈簧鋼，保證彈簧的壽命和穩定性。
四、彈簧微啟封閉式安全閥執行標準：

設計規范	GB/T 12243
結構長度	GB/T 12221
法蘭連接	JB/T 79
試驗與檢驗	GB/T 12242
產品標識	GB/T 12220
供貨規范	JB/T 7928

五、彈簧微啟封閉式安全閥整定壓力等級：

公稱壓力(MPa)	整定壓力等級
1.6	0.06～0.1	0.1～0.16	0.16～0.25	0.4～0.6	0.6～0.8	0.8～1.0	1.0～1.3	1.3～1.6
2.5	1.3～1.6	1.6～2.0	2.0～2.5
4.0	1.3～1.6	1.6～2.0	2.0～2.5	2.5～3.2	3.2～4.0
6.4	2.5～3.2	3.2～4.0	4.0～5.0	5.0～6.4
10.0	3.2～4.0	4.0～5.0	5.0～6.4	6.4～8.0	8.0～10.0

六、彈簧微啟封閉式安全閥性能參數：

型號		鑄鋼型 A41H/Y-C	304不銹鋼型 A41H/Y-P	316不銹鋼型 A41H/Y-R	316L不銹鋼型 A41H/Y-R3
口徑范圍		DN15～DN300
適用溫度		≤200°C
適用介質		水、蒸汽、油品	腐蝕性介質	腐蝕性介質	腐蝕性介質
材料	1、閥座	2Cr13	CF8	CF8M	CF3M
	2、閥體	WCB	CF8	CF8M	CF3M
	3、調節圈	2Cr13	304SS	316SS	316L
	4、閥瓣	2Cr13	304SS	316SS	316L
	5、導向套	2Cr13	304SS	316SS	316L
	6、閥蓋	WCB	CF8	CF8M	CF3M
	7、彈簧	50CrVa	50CrVa包覆TEFLON	50CrVa包覆TEFLON	50CrVa包覆TEFLON
	8、閥桿	2Cr13	2Cr13	316SS	316L
	9、調整螺桿	45#鋼	2Cr13	2Cr13	2Cr13
	10、保護罩	ZG200	ZG200	ZG200	ZG200
	密封面材料	堆焊Co基硬質合金	堆焊Co基硬質合金	堆焊Co基硬質合金	堆焊Co基硬質合金

七、彈簧微啟封閉式安全閥外形尺寸：

型號	公稱通徑（DN）	do	D	K	g	g1	b	f	f1	Z-ød	DN¹	D1	k1	g²	g¹	b1	f¹	f1¹	Z1-ød1	L	L1	≈H
A41H-16C A41Y-16P A41Y-16R	20	15	105	75	/	55	16	2	/	4-14	20	105	75	55	/	16	2	/	4-14	100	85	76
	25	20	115	85	/	65	16	2	/	4-14	25	115	85	65	/	16	2	/	4-14	100	85	276
	32	25	140	100	/	78	18	2	/	4-18	32	140	100	78	/	18	2	/	4-18	115	100	285
	40	32	150	110	/	85	18	3	/	4-18	40	150	110	85	/	18	3	/	4-18	120	110	292
	50	40	165	125	/	100	20	3	/	4-18	50	165	125	100	/	20	3	/	4-18	135	120	370
	65	50	185	145	/	120	20	3	/	4-18	65	185	145	120	/	20	3	/	4-18	140	130	375
	80	65	200	160	/	135	20	3	/	8-18	80	200	160	135	/	20	3	/	8-18	160	135	373
	100	80	220	180	/	155	22	3	/	8-18	100	220	180	155	/	22	3	/	8-18	170	160	513
	125	100	250	210	/	185	22	3	/	8-18	125	250	210	185	/	22	3	/	8-18	190	190	560
	150	125	285	240	/	210	24	3	/	8-23	150	285	240	210	/	24	3	/	8-23	205	195	570
	200	150	340	295	/	265	26	3	/	12-23	200	340	295	265	/	26	3	/	12-23	240	230	717
	250	200	405	355	/	320	30	3	/	12-26	250	405	355	320	/	30	3	/	12-26	350	320	940
	300	250	460	410	/	375	30	4	/	12-26	300	460	410	375	/	30	4	/	12-26	350	320	980

※注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢我司技術部，另由于產品改進技術創新參數可能有一定變化，請咨詢我司技術部門索取最新數據。
