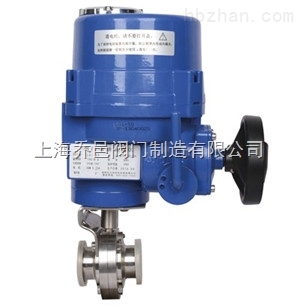

防爆電動衛生級蝶閥D981X
D981X防爆電動衛生級蝶閥參數 D981X防爆電動衛生級蝶閥尺寸 D981X防爆電動衛生級蝶閥規格
品牌
上海喬邑型號
D981X瀏覽次數
105 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:防爆電動衛生級蝶閥D981X
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
精心為您推薦【D981X防爆電動衛生級蝶閥】是上海喬邑閥門制造有限公司生產銷售的主要產品之一，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！
產品簡介：
D981X防爆電動衛生級蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染。快速拆裝閥，使打開和維修快捷容易，使過程停機時間縮短。衛生級電動蝶閥廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。
特點：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、構緊湊、裝拆方便、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封材料耐老化、耐腐蝕，使用壽命長等特點。
主要技術參數
|
公稱通徑DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
動作范圍 |
0～90° |
||||||||||
|
允許壓差△P |
小于公稱壓力（1.6MPa） |
||||||||||
|
泄漏量Q |
按GB/T4213－92，為Kv值的10-4 |
||||||||||
|
環境溫度℃ |
－20～60℃ |
||||||||||
|
基本誤差 |
±2.5% |
||||||||||
|
回差 |
±2.5% |
||||||||||
|
死區 |
1% |
||||||||||
|
可調范圍 |
250:1、350:1 |
||||||||||
|
配用執行機構 |
可配PSQ、HQ、UNIC、361RS、HR等系列角行程電動執行機構 |
||||||||||
|
控制方式 |
開關到位燈（開關兩位控制）、智能調節（4～20mA模擬量信號控制） |
||||||||||
執行器參數及特點
|
電源電壓 |
AC110、220、380V/DC24、220V |
|
輸出力矩 |
50N·M～2000N·M |
|
動作范圍 |
0～90° 0～360° |
|
動作時間 |
15秒/30秒/60秒 |
|
保護裝置 |
過熱保護 |
|
環境溫度 |
-30°～60° |
|
手動操作 |
同附帶手柄操作 |
|
限位 |
電氣、機械二重限位 |
|
防護等級 |
相當于IP-65 |
|
防爆等級 |
ExdII BT4；特殊要求可定制ExdII BT6 |
|
位置測量 |
可選裝開關或電位計 |
|
驅動電機 |
8W/E |
|
進線接口 |
PE1/2〞進線線鎖 |
（1）功能強勁:智能型、調節型、開關式。
（2）體積小巧：體積僅相當于同類產品的35%左右。
（3）使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
（4）保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
（5）智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。
主要性能指標
|
公稱通徑 |
DN（mm） |
15～150 |
||
|
公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
|
適用溫度 |
≤80℃ |
|||
|
適用介質 |
空氣、水、蒸氣、油品等 |
|||
|
連接形式 |
快裝式、卡箍式、外螺紋、焊接式 |
|||
主要零件材料
|
零件名稱 |
材料 |
|
閥體 |
304、316、316L |
|
蝶板 |
304、316、316L |
|
密封圈 |
硅橡膠、氟橡膠、聚四氟 |
|
閥桿 |
304、316、316L |
|
填料 |
硅橡膠、氟橡膠、聚四氟 |
尺寸表
|
規格(ISO) |
A |
B |
D |
L |
H |
|
20 |
66 |
78 |
50.5 |
131 |
150 |
|
25 |
66 |
78 |
50.5 |
131 |
150 |
|
32 |
66 |
78 |
50.5 |
131 |
150 |
|
38 |
70 |
86 |
50.5 |
185 |
175 |
|
51 |
76 |
105 |
64 |
185 |
185 |
|
63 |
98 |
115 |
7.5 |
185 |
200 |
|
76 |
98 |
128 |
91 |
185 |
205 |
|
89 |
102 |
139 |
106 |
185 |
228 |
|
102 |
106 |
154 |
119 |
230 |
250 |
|
108 |
106 |
159 |
119 |
230 |
255 |
|
133 |
140 |
185 |
145 |
290 |
280 |
|
159 |
260 |
215 |
172 |
290 |
295 |
上海喬邑閥門為您提供優質的【D981X防爆電動衛生級蝶閥】產品和完善的售后服務，如需訂購本產品，請提供口徑、壓力、材質等詳細參數！本文中所有的文字、圖片、數據僅供參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請聯系我們！
