商品名稱:Z26R-J101美標閘閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

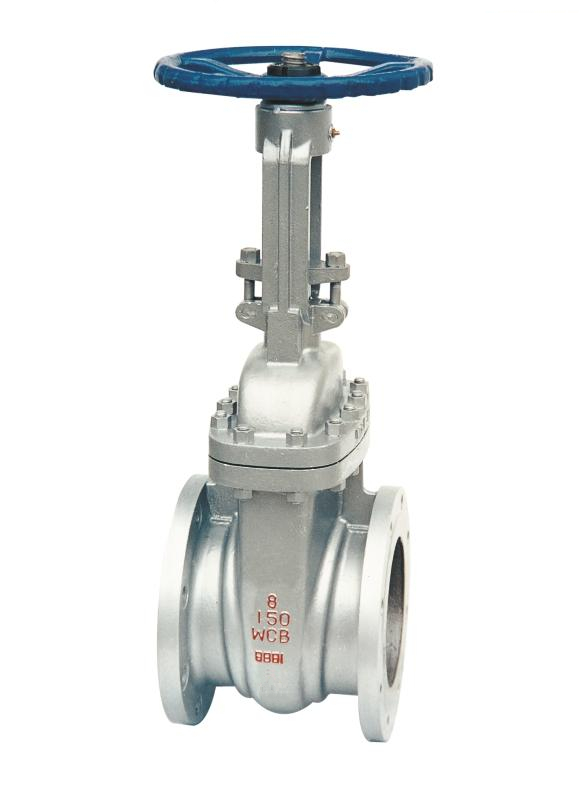

Z26R-J101美標閘閥

產品概述

Z26R-J101美標閘閥是一種常見的截斷閥，主要用來接通或截斷管路中的介質。閘閥的閘板具有兩面密封，運動方向與介質流向垂直，閘閥大多是通過外力強制壓向閥座，以達到密封要求。按內部結構可分為：楔式單閘板式、彈性閘板式、雙閘板式、平行閘板式。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。有手動、傘齒輪傳動及電動等。廣泛應用于冶金、化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、機械設備配套、電子工業等領域。

Z26R-J101美標閘閥結構圖

美標閘閥參數

結構長度	ANSIB16.10	設計標準	API600
法蘭尺寸	ANSI B16.5	檢驗標準	API598

美標閘閥主要零件及材質

NO.	零件名稱	Qty.	材料	NO.	零件名稱	Qty.	材料
1	閥體	1	WCB	13	壓母	1	1035
2	閥座	2	A105+HF	14	手輪	1	60-40-189
3	閘板	1	WCB+F6	15	鎖母	1	A29 1035
4	閥桿	1	A182 F6	16	油杯	1	A570 Gr.A
5	墊片	1	08F不銹鋼+柔性石墨	17	螺栓	2	A193 B7
6	閥蓋	1	WCB	18	螺母	2	A194 2H
7	密封座	1	A276 410	19	銷軸	2	A29 1035
8	填料	1	柔性石墨+不銹鋼	20	開口銷	2	A570 Gr.A
9	填料	4-5	柔性石墨+不銹鋼	21	螺柱		A193 B7
11	壓套	1	A276 410	22	螺母		A194 2H
12	壓板	1	WCB	23	鉚釘	2	304
13	閥母	1	D-2	24	銘牌	1	304

美標閘閥主要連接尺寸及重量

NPS d	in	2	2-1/2	3	4	5	6	8	10	12	14	16	18	20	24
NPS d	mm	51	64	76	102	127	152	203	254	305	337	387	438	489	591
L (BF)	in	7.00	7.50	8.00	9.00	10.00	10.50	11.50	13.00	14.00	15.00	16.00	17.00	18.00	20.00
L (BF)	mm	178	190	203	229	254	267	292	33	356	381	406	432	457	508
L1 (BW)	in	8.50	9.50	11.14	12.0	15.00	15.88	16.50	18.00	19.76	22.50	24.00	26300	28.00	32.00
L1 (BW)	mm	216	241	283	305	381	403	419	457	502	572	610	660	711	813
L2 (RTJ)	in	7.50	8.00	8.50	9.50	10.50	11.00	12.00	13.50	14.50	15.50	16.50	17.50	18.50	20.50
L2 (RTJ)	mm	191	203	216	241	267	279	305	3543	368	394	419	445	470	521
d1	in	3.62	4.13	5.00	6.18	7.32	8.50	10.63	12.76	15.00	16.26	18.50	20.98	22.90	27.24
d1	mm	92	105	127	157	186	216	270	324	381	413	470	533	584	692
d2	in	4.75	5.50	6.00	7.50	8.50	9.50	11.85	4.25	17.00	18.75	21.25	22.75	25.00	29.50
d2	mm	120.5	139.5	152.5	190.5	216	241.5	298.5	362	432	476	540	578	635	749.5
D	in	6.00	7.00	7.50	9.00	10.00	11.00	13.50	16.00	19.00	21.00	23.50	25.00	27.50	32.00
D	mm	152	178	190	229	254	279	343	406	483	533	597	635	699	813
b	in	0.75	0.88	0.94	0.94	0.94	1.00	1.13	1.19	1.25	1.38	1.44	1.56	1.69	1.88
b	mm	16	17.5	19	24	25	26	29	31	32	35	37	40	43	48
n-Φd	in	4-0.75	4-0.75	4-0.75	8-0.75	8-0.87	8-0.87	8-0.87	12-1.00	12-1.00	12-1.13	16-1.13	16-1.25	20-1.25	20-1.38
n-Φd	mm	4-19	4-19	4-19	8-19	8-22	8-22	8-22	12-25	12-25	12-29	16-29	16-23	20-32	20-35
H (open)	in	15.20	17.3	19.02	23.11	26.50	30.20	37.60	45.12	52.28	59.80	67.76	74.80	83.31	97.64
H (open)	mm	386	435	483	587	673	767	955	1146	1328	1519	1721	1900	2116	2480
W	in	7.87	7.87	9.84	9.84	11.81	11.81	13.78	17.72	19.68	18.11	18.11	18.11	24.02	24.02
W	mm	200	200	250	250	300	300	350	450	500	460	460	460	610	610
WT(kg)	BF	20	30	23	53	71	85	136	220	323	387	553	660	810	1250
WT(kg)	BW	17	26	29	46	66	77	116	202	294	350	506	575	720	1130

歡迎選購河南湖高閥門物資有限公司【Z26R-J101美標閘閥】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展”的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
