上海喬邑閥門制造有限公司是【VB3000比例積分電動二通閥/電動三通調節閥】的生產廠家,備有大量現貨以出廠價銷售!公司恪守“質量第一、誠信經營”的宗旨,為客戶提供物美價廉的產品和完善的售后服務,歡迎咨詢選購!

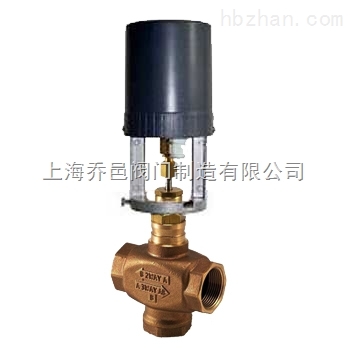

VB3000比例積分電動二通閥/電動三通調節閥
SVB3000系列螺紋調節二通閥,三通閥配以驅動控制裝置后,能調節蒸汽或者采暖,通風以及空調系統的流量,廣泛應用于暖空調系統中.
1.比例三通調節閥產品特點
★執行器選用鑄鋁支架及塑料外殼,體積小、重量輕
★選用永磁同步電機,并帶有磁滯離合機構,具有可靠的自我保護功能
★適合多種控制信號:增量(浮點)、電壓(0~10V)、電流(4~20mA)
★具有0~10V或4~20mA反饋信號(選配)
★傳動齒輪采用金屬齒輪,大大提高了驅動器的使用壽命
★功耗低、輸出力大、噪音小
★閥體有鑄銅、鑄鐵、鑄鋼、不銹鋼多種材質可供選擇,以適合不同工作介質及溫度的要求
★閥體有螺紋連接和法蘭連接兩種,安裝方便,其構造符合IEC國際標準
★閥體結構形式有兩通閥(單座)、兩通平衡閥(平衡式)、三通合流和三通分流閥
2.比例三通調節閥產品功能
◆本系統適用于空調系統的新風機組冬/夏季溫度控制。
◆由溫度傳感器TE-1,比例積分溫度控制器TC-1和電動兩通調節閥TV-1組成送風溫度控制系統,安裝在送風管道的TE-1把檢測到的溫度信號傳送至TC-1,由TC-1將TE-1的檢測值與設定值不斷比較,同時不斷地輸出信號,控制TV
◆TV-1的開度連續可調。最終使TE-1測量的環境溫度保持在設定溫度范圍內。
◆當盤管后的溫度低于某限值時,低溫保護開關TS-1切斷送電機的電源,從而使 新風風閥關閉,防止盤管內的水結冰,漲裂盤管.
3. 比例三通調節閥技術參數公稱壓力:1.6Mpa
聯接方式:BSP平行內螺紋型(BS21)
介質溫度:120℃
介 質:水/蒸汽
4.材質
閥體:黃銅或青銅為鑄鋼
閥桿:不銹鋼1Cr18Ni9
閥桿密封件:丁青橡膠或聚四氟乙烯
比例三通調節閥
型號 |
規格DN(mm) |
流量系數(KV) |
行程(mm) |
關閉壓差(kpa) |
主要尺寸(mm) |
L |
H |
VB-3200 |
DN25 |
10 |
19 |
1400 |
110 |
265 |
DN32 |
16 |
22 |
800 |
120 |
270 |
DN40 |
25 |
22 |
500 |
130 |
275 |
DN50 |
40 |
22 |
400 |
145 |
285 |
比例三通調節閥
型號 |
規格DN(mm) |
流量系數 (KV) |
行程(mm) |
關閉壓差 (kpa) |
主要尺寸(mm) |
L |
H |
H1 |
VB-3300 |
DN25 |
10 |
19 |
1400 |
110 |
265 |
80 |
DN32 |
16 |
22 |
800 |
120 |
270 |
85 |
DN40 |
25 |
22 |
500 |
130 |
275 |
85 |
DN50 |
40 |
22 |
400 |
145 |
285 |
90 |
上海喬邑閥門為您提供專業的【VB3000比例積分電動二通閥/電動三通調節閥】解決方案,如有任何疑問,我們將盡心盡力為您解答!本文中所有文字、數據、圖片均只適用于參考,若需要了解更多的性能參數、結構尺寸、價格等詳情,請與我們聯系!
