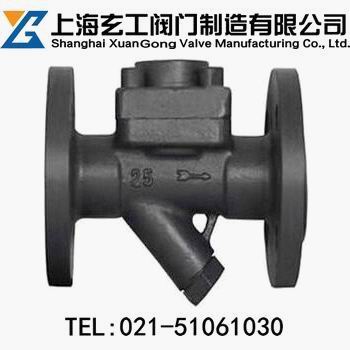

CS46H膜盒式蒸汽疏水閥概述：

CS46H、CS16H膜盒式蒸汽疏水閥最常用的先進節能型疏水閥，是屬熱靜力式疏水閥出色的排空能力，可耐過熱的蒸汽和水錘。反應非常靈敏，工作時閥前存有高溫凝結水，無蒸汽泄漏，節能效果顯著。CS46H、CS16H膜盒式蒸汽疏水閥有法蘭和螺紋焊接等連接方式，制造材質有鑄鋼和不銹鋼等，適用于蒸汽主管線、蒸汽伴熱管網、儀表伴熱和小型加熱設備的阻汽排水，使用范圍很廣。
CS46H膜盒式蒸汽疏水閥工作原理：
CS46H、CS16H膜盒式蒸汽疏水閥的主要動作元件是金屬膜盒，內充一種氣化溫度比水的飽和溫度低的液體。裝置剛起動時，管道出現低溫冷凝水，膜盒內的液體處于冷凝狀態。閥門處于開啟位置。當冷凝水溫度漸漸升高，膜盒內充液開始蒸發，膜盒內壓力上升，膜片帶動閥心向關閉方向移動，在冷凝水達到飽和溫度之前，疏水閥完全關閉，膜盒隨蒸汽溫度變化控制閥門開關，起到阻汽排水作用。有開閥溫度低于飽和溫度 15 ℃ 和 30 ℃ 兩種膜盒供選擇。

CS46H膜盒式蒸汽疏水閥產品特點：
1、在壓力范圍內都是具有固定過冷的循環操作。
2、出色的排空能力，可耐過熱的蒸汽了和水錘。
3、感溫元件，耐蝕性強，使本閥壽命長經久耐用。
4、閥內裝膜盒，有單組，雙組，多組。適用于大排水量場合。
5、本體有碳鋼不銹鋼兩種結構，小型輕量，立式安裝效果最佳，亦可任意角度安裝。
CS46H膜盒式蒸汽疏水閥工作原理、流程圖：

1、當裝置啟動時，空氣進入疏水閥，閥芯在低溫狀態下處于開啟位置。

2、緊接著冷凝水進入疏水閥，在低溫狀態下，膜盒元件內的感溫液體仍處于冷凝狀態，閥芯完全開啟，迅速排放冷凝水。

3、凝水進入疏水閥，膜盒元件內的感溫液體隨著溫度的升高開始蒸發膨脹，內壓增加使膜片帶動閥芯向關閉方向移動，溫度達到飽和溫度之前，閥芯完全關閉閥門。

4、存在閥內的熱凝水慢慢冷卻降溫后，膜片因內壓減小而收縮，帶動閥芯開啟閥門，繼續排放凝結水，由于閥前始終存有熱凝水，形成汽水分離，無蒸汽泄漏。

CS46H膜盒式蒸汽疏水閥外形連接尺寸：

CS46H膜盒式蒸汽疏水閥參考排量圖：

聲明：
產品描述中所有文字、數據、圖片僅供參考！CS46H、CS16H膜盒式蒸汽疏水閥價格合理，高效內部成本控制，讓利于客戶！如需了解性能參數、結構尺寸參數、價格等詳情，請聯系我們！
