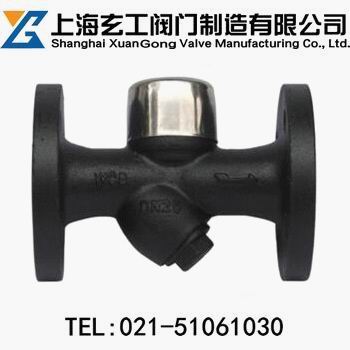

CS19H圓盤式蒸汽疏水閥概述:
CS19H、CS49H圓盤式蒸汽疏水閥是根據熱動力原理,利用蒸汽和凝結水的熱動力學不同的特性,引起動能和勢能動靜壓變化。使動作件閥片上下壓差變化,啟動閥片開啟和關閉,從而達到阻汽排水目的。當凝結水排流較低時會發生第二次蒸發,并在粘度、密封等方面與蒸汽方面存在差異驅動啟閉件。熱動力式蒸汽疏水閥帶蒸汽或空氣保溫裝置,不受環境溫度影響,減少動作頻率,延長壽命。備有過濾器和排污。該閥動作靈敏可靠,排水量大。CS19H、CS49H圓盤式蒸汽疏水閥(北京式、Y型)有法蘭和螺紋焊接等連接方式,制造材質有鑄鋼、不銹鋼和烙鉬鋼等,可制作公稱壓力問16.0MPa,適用于蒸汽主管線、蒸汽伴熱管網、儀表伴熱和小型加熱設備的阻汽排水,使用范圍很廣。

CS19H圓盤式蒸汽疏水閥工作原理: CS19H、CS49H圓盤式蒸汽疏水閥內有一個閥片,既是敏感件又是動作執行件。當裝置啟動時,管道出現冷卻凝結水,凝結水靠工作壓力推開閥片,迅速排放。當凝結水排放完畢,蒸汽進入疏水閥內,蒸汽的體積迅速擴大,蒸汽比凝結水的流速大,使閥片上下產生壓差,閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時,閥片受到兩面壓力,閥片下面的受力面積小于上面的受力面積,因疏水閥汽室里面的壓力來源于蒸汽壓力,所以閥片上面受力大于下面,閥片緊緊關閉。當疏水閥汽室里面的蒸汽降溫成凝結水,汽室里面的壓力消失。凝結水靠工作壓力推開閥片,凝結水又繼續排放,循環工作,間斷排水。 CS19H圓盤式蒸汽疏水閥產品特點: 1、間斷排放凝結水。 2、耐腐蝕,耐磨損,使用壽命長。 3、該閥體積小,重量輕,安裝簡便。 4、內置大流通面積過濾網,確保無故障工作。 5、可在線更換內件和在線清理雜質,維護方便。 CS19H圓盤式蒸汽疏水閥工作原理、流程圖:

1、當裝置啟動時,空氣和冷凝水進入疏水閥,閥片在工作壓差的作用下被推離閥座,迅速排出空氣和冷凝水。

2、熱凝水進入疏水閥,閥片仍被推離閥座,說明圓盤式疏水閥的排放動作并不受溫度影響。

3、當蒸汽進入時,由于蒸汽的流速比凝結水快,閥片在蒸汽流動的吸力下迅速貼向閥座,同時由于閥片上部的受力面積(整個閥片)大于下部(蒸汽進口),所以閥片緊緊關閉閥口。

4、閥口被關閉時,閥片上部的蒸汽被封存在閥帽內,形成汽室。直到汽室里的蒸汽冷凝降溫后,汽室內的壓降促使閥片重新被推開,繼續排放凝結水。
CS19H圓盤式蒸汽疏水閥外形連接尺寸:

產品型號
|
DN/mm
|
尺寸/mm
|
螺紋連接
|
承插焊連接
|
法蘭連接
|
L
|
H
|
L
|
H
|
d1
|
t
|
L
|
H
|
D
|
D1
|
D2
|
b
|
f
|
Z-φd
|
CS19H
|
16
|
C
|
15
|
90
|
80
|
75
|
80
|
23
|
7
|
150
|
110
|
95
|
65
|
45
|
14
|
2
|
4-φ14
|
25
|
20
|
90
|
90
|
85
|
90
|
28
|
7
|
150
|
110
|
105
|
75
|
55
|
14
|
2
|
4-φ14
|
40
|
25
|
90
|
115
|
90
|
115
|
33
|
10
|
160
|
115
|
115
|
85
|
65
|
14
|
2
|
4-φ14
|
CS19H圓盤式蒸汽疏水閥參考排量圖:

聲明: 產品描述中所有文字、數據、圖片僅供參考!CS19H、CS49H圓盤式蒸汽疏水閥價格合理,高效內部成本控制,讓利于客戶!如需了解性能參數、結構尺寸參數、價格等詳情,請聯系我們!
