與操作面板一樣，Multi Panels(MP)用于本地計算機操作和監控

即使面板在無電池的情況下被切斷電源，也不會丟失消息緩沖器中的數據

PLC 功能可以直接集成到帶 Option(選件)的 MP277平臺中

通過安裝附加的 Windows CE 應用程序可擴展其功能(Multi Panel 和面板選件)

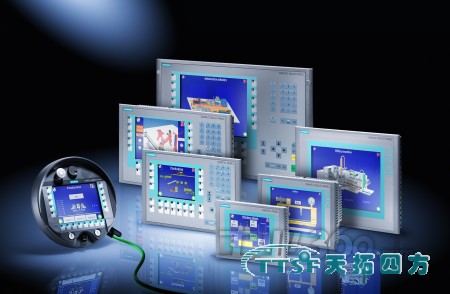

SIMATIC MP 277單元，基于Windows CE，集操作員面板的堅固耐用性與PC環境的靈活性于一身。

點陣式圖形 7.5" 或 10.4" TFT 顯示屏，彩色(64k 色)

MP 277 8" 和 MP 277 10" 觸摸屏:

觸摸屏(模擬/耐磨)

MP 277 8"按鍵式：

38 系統功能鍵，其中有 26 個是自由組態和自由定義說明的功能鍵(18個帶有LED)

MP 277 10" Key:

38 系統功能鍵，其中有 36 個是自由組態和自由定義說明的功能鍵(28個帶有LED)

MP 277 正面為不銹鋼，因而滿足食品與飲料等行業的高要求。

所有接口，如 MPI、PROFIBUS DP、USB、PROFINET(以太網 TCP/IP)，均為機載式。

SIMATIC MP277的優勢：

全集成自動化(TIA) 的集成組件：提高生產效率，將組態開銷降至最低，降低生命周期成本

通過以下選項進行模塊化擴展：

WinAC MP 277/軟件 PLC

WinCC flexible/Sm@rtAccess，用于不同 SIMATIC HMI 系統間通訊

WinCC flexible/Sm@rtService，用于通過企業內網/ Internet 實現機器/設備遠程維護和維修

WinCC flexible/OPC Server 用于與不同廠商的應用程序進行通訊

Microsoft Pocket Internet Explorer(已經包括在交貨范圍內)

WinCC flexible/ProAgent，用于系統和機器的選擇性、快速過程故障診斷

WinCC flexible/Audit 用于用戶管理(追蹤和用戶操作)

通過以下方式降低維修和調試成本：

通過以太網 (TCP/IP)、USB、MPI、PROFIBUS DP 或通過 SD/Multimedia 卡進行備份/還原

組態和固件遠程下載/上傳(遠程 = 自動轉移識別)

可重新加載特殊驅動程序

背光顯示屏具有較長使用壽命

圖片庫，帶有現成的圖形對象

可全球使用£º

可組態 32 種語言(包括亞洲和西里爾字符集)

可以聯機選擇最多 16 種語言

標準硬件和軟件接口，用于提高靈活性：

SD/Multimedia 卡插槽，用于存儲器擴展、備份/還原或其它接口

以太網(TCP/IP)，用于數據和項目集中管理和控制鏈路到 SIMATIC S7

標準 Windows 存儲格式(CSV)，用于歸檔和配方，以使用標準工具(如 Microsoft Excel)實現進一步處理

SIMATIC MP277的應用

它們廣泛用于各種行業和應用領域中，通過 Multi Panel 選件，如通過Microsoft Pocket Internet Explorer 演示HTML 文檔，這些行業和應用領域還可以擴展。

無磁盤和無風扇的設計，即使在粉塵或振動限制使用計算機的場合，它們?nèi)匀豢梢允褂谩］^短的上電時間意味著多功能面板通電不久即可投入使用。

SIMATIC MP277的設計

具有較小安裝深度的緊湊型設計

產品可以防各種油£¬油脂和標準的清潔劑侵蝕

防護等級 IP65/NEMA 4x/NEMA 12(前面)或 IP20 (后面)

插頭型接線端子，用于連接到 24 V DC 電源

接口：

RS 485/422 接口用于過程連接(PPI,MPI, PROFIBUS DP 最大 12 Mbit/s)

用于存儲棒、鼠標、鍵盤、打印機、條形碼讀取器、UPS 和下載/上傳配置的 USB

以太網(TCP/IP)，用于與上位 PC 交換數據，連接網絡打印機及下載/上傳組態參數，連接控制鏈路到 SIMATIC S7

用于 SD/Multimedia 卡的插槽
