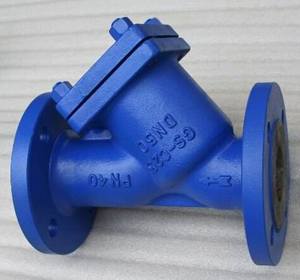

產品名稱： 德標Y型過濾器 產品型號： GL41H 產品口徑： DN15-DN400 產品壓力： 1.6MPa-4.0 MPa 產品材質： 碳鋼、不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號： 03416900040041464 稅號： 310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

一、德標Y型過濾器產品概述： 德標Y型過濾器是輸送介質的管道系統不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。德標Y型過濾器要根據用戶需要設置過濾網的目數，一般通水網為18-30目，通氣網為40-100目，通油網為100-480目。 二、德標Y型過濾器主要零部件材料表： 零件名稱 碳鋼 不銹鋼 閥體 GS-C25、WCB 奧式體不銹鋼 閥蓋 GS-C25、WCB 奧式體不銹鋼 網t SS304 奧式體不銹鋼 螺栓 B7 1Cr18Ni9Ti 螺母t 2H 1Cr18Ni9Ti 中法蘭密封墊片 柔性石墨 柔性石墨 三、德標Y型過濾器主要技術規范： 制造標準 DIN EN13709-2003 結構長度 DIN EN1092-1:2002 法蘭標準 DN EN 588-1:1995 試驗標準 DIN EN12266:2003 四、德標Y型過濾器主要性能規范表： 公稱壓力(MPa) 殼體試驗壓力(Mpa) 密封壓力試驗(Mpa) 適用溫度(℃) 適用介質 1.6 2.4 1.76 HT:-10~300℃ CS:-29~450℃ SS:-59~540℃ 水 蒸汽 油品 2.5 3.75 2.75 4.0 6.0 4.4 五、德標Y型過濾器如蓋部需要排污孔（M）規格如下： DN15-20 M10×1.5 DN25-32 M12×1.5 DN40-80 M20×1.5 DN100-150 M27×1.5 DN200-300 M33×1.5 DN350以上 M48×2 六、德標Y型過濾器過濾網目數： 雙層不銹鋼過濾網規格 水介質 20-40目 氣介質 40-120目 油介質 10-160目 七、德標Y型過濾器主要外形尺寸、重量與KV值： 公稱通徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 1100 H 85 95 110 125 145 155 175 210 230 270 300 385 535 680 680 780 Kv 7 11 18 26 37 60 100 150 230 330 400 650 1200 1900 1850 2890 PN16重量（Kg) 3.0 4 5 7 9 12 16 21 30 43 61 121 154 255 358 485 PN25重量（Kg) 3.5 4 5.5 7 9 12 16 21 32 47 64 144 178 285 378 500 PN40重量（Kg) 4 5 6 8 10 13 19 24.5 35 51 71 144 178 285 420 520

滬山閥門制造（上海）有限公司，原上海滬山閥門廠創建于1985年，是一家有幾十多年歷史的大型閥門專業生產閥門企業，閥門制造行業的驕子，流體控制中的佼佼者。專業生產制造各種高中低壓閥門，氣動球閥，氣動蝶閥，氣動閘閥，氣動調節閥，電動蝶閥，電動閘閥，質量保證,價格合理，專業服務。 滬山閥門從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，滬山的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了世界各地用戶的好評，被譽為“良心閥門”。
