商品名稱:ZSSV/ZSHV氣動V型切斷球閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

ZSSV/ZSHV氣動V型切斷球閥

http://www.hsfamen.com/qiufa/2015/1116/269.html

	產品名稱：	氣動V型切斷球閥
	產品型號：	ZSSV/ZSHV
	產品口徑：	DN25-DN400
	產品壓力：	1.6MPa-6.4Mpa
	產品材質：	碳鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

一、ZSSV/ZSHV氣動V型切斷球閥簡介：
ZSSV/ZSHV氣動V型切斷球閥將球閥和蝶閥的可靠性控制特性結合成一體，既可作控制調節閥，又可作關斷切斷閥。V型切斷球閥閥芯閥座采用金屬或金屬對聚四氟乙烯密封配合，適用于高粘度、懸浮液、紙漿等含顆料物、含纖維介質。氣動V型切斷球閥采用直連方式與氣動執行機構連接，具有結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構配置氣動活塞式執行機構，根據用戶要求可配置：電氣閥門定位器、空氣過濾減壓器、電磁閥、閥位開關、手輪機構等附件。
二、ZSSV/ZSHV氣動V型切斷球閥主要特點：
1、整體式閥體：不帶任何管接頭的整體式閥體，不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；
2、耐用型閥座：防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯PTFE杯形或是O型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；
3、V型剪切功能：當球閥關閉時，V型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于易結垢凍結或含有纖維和顆粒的介質。

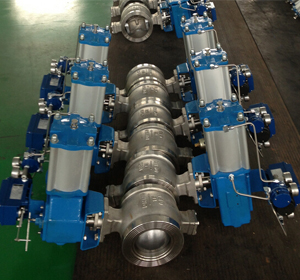

三、ZSSV/ZSHV氣動V型切斷球閥產品實拍：


ZSSV/ZSHV氣動V型切斷球閥（對夾式）	ZSSV/ZSHV氣動V型切斷球閥（法蘭式）

四、ZSSV/ZSHV氣動V型切斷球閥主要技術參數和性能：

型式	直通式鑄造球閥
公稱通徑DN	25	32	40	50	65	80	100	125	150	200	250	300	350	400
閥座直徑	20	26	33	40	53	66	86	104	128	170	212	255	300	340
流量系數Kv	25	36	63	100	184	280	400	600	950	1540	2500	3900	6150	9800
公稱壓力PN	PN1.6、6.4MPa
泄漏量	軟密封：≤1.8×10-7×△P×DN.I/h(試驗介質為液體：式中△P為壓差) 硬密封：≤10-4×閥額定容量.I/h(閥額定容量的計算見附表)
氣源壓力	0.4～0.6MPa
連接形式	對夾式、法蘭式、管道法蘭按JB79-59標準
適用溫度	軟密封-40℃～+180℃；硬密封-40℃～+450℃
球芯轉角	90?
流量特性	近似等百分比(典型曲線圖見附錄)
閥體材料	鑄鋼、鑄不銹鋼
球芯型式	部分球帶有V形缺口
閥座材料	聚四氟乙烯、不銹鋼司鈦萊硬合金
基本誤差	≤全行程的±2％(帶定位器)
回差	≤全行程的2.0％(帶定位器)
死區	≤全行程的0.8％(帶定位器)

五、ZSSV/ZSHV氣動V型切斷球閥球芯實拍：

六、ZSSV/ZSHV氣動V型切斷球閥法蘭連接尺寸：

公稱通徑 DN	L	H1		H2	L1		L2		D1	n-d
公稱通徑 DN	L	單作用	雙作用	H2	單作用	雙作用	單作用	雙作用	D1	n-d
25	102	388	359	60	125	56	125	56	85	4-14
32	102	396	396	65	125	96	125	96	100	4-18
40	114	406	406	75	125	96	125	96	110	4-18
50	124	484.5	484.5	95	159.5	123.5	159.5	123.5	125	4-18
65	143	526	499.5	105	200.5	123.5	200.5	123.5	145	4-18
80	165	743	536	120	324	150	644	150	160	8-18
100	194	756	549	140	324	150	644	150	180	8-18
125	213	809	773	165	398	324	627	324	210	8-18
150	229	993	793	185	556	324	776	324	240	8-23
200	243	1033	869	205	556	398	776	398	295	12-23
250	297	1080	1073	240	642	540	1016	540	355	12-25
300	338	1117	1113	290	759	540	1294	540	410	12-25
350	380	1326	1155	330	856	632	1399	632	470	16-25
400	420	1361	1190	360	856	632	1399	632	525	16-30
