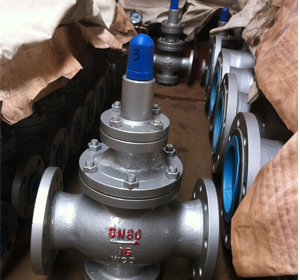

產品名稱： 先導活塞式蒸汽減壓閥 產品型號： Y43H 產品口徑： DN15-DN500 產品壓力： 1.6MPa-16MPa 產品材質： 碳鋼、不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號： 03416900040041464 稅號： 310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

一、Y43H先導活塞式蒸汽減壓閥簡介： 本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。 主產品主要用于蒸汽管路，起減壓穩壓作用。 二、Y43H先導活塞式蒸汽減壓閥主要技術參數和性能指標： 公稱壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0 殼體試驗壓力(Mpa)* 2.4 3.75 6.0 9.6 15.0 24 密封試驗壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0 最高進口壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0 出口壓力范圍(Mpa) 0.1-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-3.5 0.5-4.5 壓力特性偏差(Mpa)△P2P GB12246-1989 流量特性偏差(Mpa)P2G GB12246-1989 最小壓差(Mpa) 0.15 0.15 0.2 0.4 0.8 1.0 滲漏量 GB12245-1989 *：殼體試驗不包括膜片、頂蓋 三、Y43H先導活塞式蒸汽減壓閥主要零件材料： 零件名稱 零件材料 閥體 閥蓋 底蓋 WCB 閥座 閥盤 2Cr13 缸套 2Cr13/25(鍍硬鉻) 活塞 2Cr13/銅合金 活塞環 合金鑄鐵 導閥座 導閥桿 2Cr13 膜片 1Cr18Ni9Ti 主閥彈簧 50CrVA 導閥主彈簧 50CrVA 調節彈簧 60Si2Mn 四、Y43H先導活塞式蒸汽減壓閥流量系數(Cv) DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500 Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500 五、Y43H先導活塞式蒸汽減壓閥外形尺寸： 1、外形尺寸(PN1.6-4.0)：單位：mm 公稱通徑 DN 外 形 尺 寸 L H Hl 1.6/2.5MPa 4.0MPa 15 160 180 295 90 20 160 180 330 98 25 180 200 330 110 32 200 220 330 110 40 220 240 345 125 50 250 270 345 125 65 280 300 350 130 80 310 330 385 160 100 350 380 385 170 125 400 450 400 200 150 450 500 415 210 200 500 550 475 240 250 650 525 290 300 800 580 335 350 850 620 375 400 900 660 405 450 900 730 455 500 950 750 465 2、外形尺寸(PN6.4-16.0)：單位：mm 公稱通徑 DN 外 形 尺 寸 L H Hl 6.4MPa 10.0/16.0MPa 15 180 180 305 105 20 180 200 340 105 25 200 220 340 120 32 220 230 340 120 40 240 240 355 135 50 270 300 355 135 65 300 340 360 140 80 330 360 395 17 100 380 400 185 125 450 415 215 150 500 430 225 200 550 495 260 250 650 545 310 300 800 600 355 350 850 640 395 400 900 690 435 500 950   780 495
