Q644F、Q645F氣動法蘭三通球閥

氣動法蘭三通球閥

品牌

型號

Q644F、Q645F

瀏覽次數

128 次

所在地區

上海上海浦東新區

市場指導價

~~￥1,400.00~~

數量

100

詢底價

壓縮機商城提醒您：如果賣家售價過低，請買家謹防欺詐行為！

———— 推薦商品 ————

空壓機專用油

壓縮機氣閥氣密性測試系統

廠家直銷螺鋼50HP油氣分離器

店鋪名稱：滬山閥門制造（上海）有限公司

滬山閥門制造（上海）有限公司是一家具有二十多年歷史的大型閥門生產企業，是全國最主要和最大的閘閥、截止閥、球閥、蝶閥、水力控制閥等通用閥門供應商之一。在石油、化工、冶金、電力、建筑、熱力、供水等行業具有很高的...

商品介紹

品牌:

商品名稱:Q644F、Q645F氣動法蘭三通球閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

Q644F、Q645F氣動法蘭三通球閥

http://www.hsfamen.com/qiufa/2015/1117/287.html

	產品名稱：	氣動三通法蘭球閥
	產品型號：	Q644F、Q645F
	產品口徑：	DN15-DN300
	產品壓力：	1.6MPa-6.4Mpa
	產品材質：	碳鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

一、氣動三通法蘭球閥簡介：
Q644F、Q645F氣動法蘭三通球閥是由氣動執行器帶動球體經90度的旋轉動作來達到換向的控制目的，或經180度的旋轉動作來達到換向與分流合流的控制目的。Q644F、Q645F氣動三通法蘭球閥氣動執行器采用新型AT/GT系列氣動執行器，其結構獲得國家實用新型專利，有雙作用和單作用式（彈簧復位），采用齒輪齒條式結構傳動，性能更安全可靠；大口徑閥門采用AW系列氣動執行器，撥叉式結構傳動，結構合理，輸出扭矩大。
Q644F、Q645F氣動三通法蘭球閥分L型和T型，L型氣動三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型氣動三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，氣動三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。
二、氣動三通法蘭球閥產品特點：
1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2，維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。
3、密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
4、防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
5、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
6、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。

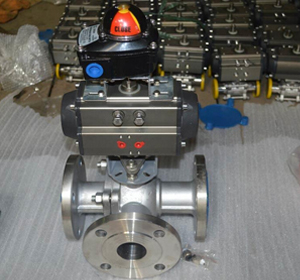

三、氣動三通法蘭球閥產品實拍：

四、氣動三通法蘭球閥主要技術參數：
1、閥體

閥體形式	三通鑄造球型閥
公稱通徑	DN15～200mm
公稱壓力	國標PN1.6、2.5、4.0、6.4 MPa；美標ANSI 150、300LB ；日標JIS 10、20、30K
法蘭標準	JIS、ANSI、GB、JB、HG等
連接形式	法蘭式、螺紋式(適用于1/2"～2")
閥蓋形式	整體式
壓蓋型式	壓板壓緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨

2、閥內件

閥芯形式	O型球體閥芯
流量特性	快開特性

3、三通球閥閥芯實拍圖

L型三通球閥閥芯

T型三通球閥閥芯

4、執行機構

執行器型號	GT、SR、ST、AT、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-20～+90℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

5、執行機構可選附件：

6、三通控制方式


配合0-90度旋轉	配合0－90－180度旋轉

五、氣動三通法蘭球閥主要性能指標：

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
允許壓差(MPa)	≤ 公稱壓力
動作范圍	0～90°
泄露量Q	軟密封為零泄露；金屬密封符合ANSI B16.104 IV級標準
基本誤差	帶定位器：小于全行程的±2%
回差	帶定位器：小于全行程的2%

六、氣動三通法蘭球閥主要零件材料：

1	左閥體	WCB、CF8、CF8M、CF3M
2	右閥體	WCB、CF8、CF8M、CF3M
3	閥座	PEFE、PPL、304、316
4	球體	2Cr13、304、316
5	閥桿	2Cr13、304、316
6	密封填料	PTFE/柔性石墨
7	填料壓蓋	WCB、CF8、CF8M、CF3M

七、氣動三通法蘭球閥主要外形及連接尺寸：

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
L	150	150	180	200	220	240	260	280	320	380	440	550
L1	75	75	90	100	110	120	130	140	160	190	220	275
H	根據所配執行機構而定
D	95	105	115	140	150	165	185	200	220	250	285	340
D1	65	75	85	100	110	125	145	160	180	210	240	295
D2	46	56	65	76	84	99	118	132	156	184	211	266
b	14	16	16	18	18	20	20	20	22	22	24	24
A、A1	根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同

※注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢我司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢我司技術部門索取最新數據。
八、氣動三通法蘭球閥安裝實例：

滬山閥門制造（上海）有限公司，原上海滬山閥門廠創建于1985年，是一家有幾十多年歷史的大型閥門專業生產閥門企業，閥門制造行業的驕子，流體控制中的佼佼者。專業生產制造各種高中低壓閥門，氣動球閥，氣動蝶閥，氣動閘閥，氣動調節閥，電動蝶閥，電動閘閥，質量保證，價格合理，專業服務。

滬山閥門從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，滬山的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了世界各地用戶的好評，被譽為“良心閥門”。
