產品名稱： 液壓、氣動角式快開排泥閥 產品型號： J744X、J644X 產品口徑： DN80-DN400 產品壓力： 1.0MPa-1.6MPa 產品材質： 鑄鐵、碳鋼、不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號： 03416900040041464 稅號： 310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

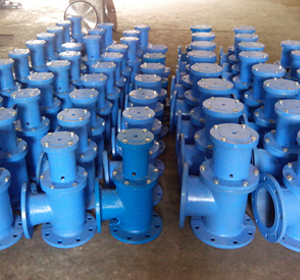

一、液壓、氣動角式快開排泥閥閥簡介： 液壓、氣動角式快開排泥閥是一種由液壓源或氣動源作執行機構的角型截止類閥門。通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。該閥液壓缸之活塞為L形皮碗，密封性能好，經久耐用，閥門密封副亦為橡膠密封，無泄漏。可通過電動二位四通換向電磁閥實現遠程控制。操作方便，安全可靠。 二、液壓、氣動角式快開排泥閥工作原理及性能： 本產品由液壓缸和角式截止閥組合而成，液壓缸內動力帶或閥瓣升降，使閥體通道開或閉，以達到流體通斷。液壓缸的活塞密封件為L型皮碗，其密封性能好，經久耐用。閥瓣與閥座為軟密封，密列性能好，無泄露。采用電動二位四通換向閥或手動二位四通換向閥集中控制，操作方便。 三、液壓、氣動角式快開排泥閥主要零部件材料： 零件名稱 閥體、閥蓋 膜片壓板、閥盤 閥桿 膜片 材料 灰鑄鐵、球墨鑄鐵、鑄鋼 球墨鑄鐵、青銅 不銹鋼 尼龍強化橡膠 四、液壓、氣動角式快開排泥閥主要技術參數： 公稱壓力(Mpa) 試驗壓力(Mpa) 液壓缸 工作介質 適用溫度 適用介質 殼體 密封 1.0 1.5 1.1 清水、氣 ≤80℃ 水、污水 1.6 2.4 1.76 五、液壓、氣動角式快開排泥閥實拍圖及結構圖： 五、液壓、氣動角式快開排泥閥主要外型尺寸(法蘭連接尺寸GB4216—84標準)： 公稱通徑DN (mm) 尺 寸 接管螺紋G 閥桿材料 H L1 L2 80 480 135 125 1/2″ 不銹鋼 100 500 145 125 1/2″ 不銹鋼 150 620 175 145 1/2″ 不銹鋼 200 735 225 185 1/2″ 不銹鋼 250 805 260 205 1/2″ 不銹鋼 300 940 280 245 3/4″ 不銹鋼 350 1100 305 270 3/4″ 不銹鋼 400 1200 340 310 1″ 不銹鋼 七、液壓、氣動角式快開排泥閥安裝示意圖： 八、液壓、氣動角式快開排泥閥安裝案例：
