商品介紹

品牌:滬山閥門

商品名稱:GL41H管道過濾器

商品編號:

分類:壓縮機配件及輔助設備油分組合閥

適用壓縮機類型：活塞壓縮機

配件類型：常規配件

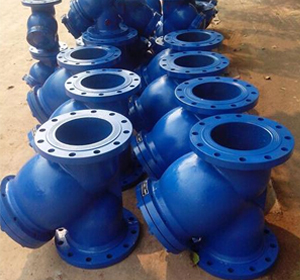

GL41H管道過濾器

http://www.hsfamen.com/guolvqi/2015/1027/29.html

	產品名稱：	管道過濾器
	產品型號：	GL41H
	產品口徑：	DN15-DN600
	產品壓力：	1.6Mpa-10.0Mpa
	產品材質：	灰鐵、球鐵、碳鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

一、GL41H管道過濾器產品詳情：
1、管道過濾器是除去液體中含有固形物的小型設備，可保護壓縮機、泵和其它設備及儀表等正常工作和運轉，達到穩定工藝過程、保障安全的作用。另外Y型過濾器對提高產品質量也有著十分重要的意義。
2、管道過濾器與管道中閥門及其它主要設備配套使用，也可單獨使用于管路中。管道中介質首先進入過濾器，通過濾網再進入連接閥門及管道中，而雜物則留于過濾桶內。
二、GL41H管道過濾器結構特點：
1、管道過濾器具有結構先進阻力小，沖洗方便通流快速，故壓力損失小，抗污性強，排渣方便等特點。
2、Y型噶un到拉桿伸縮過濾器由Y型過濾器及伸縮接頭組成，通常安裝在閥門及其它主要設備之進口端，使于清理雜物與安裝拆卸，以保護閥類或設備及正常使用。
三、GL41H管道過濾器標準規范：
設計制造標準：法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。（用戶指定，請注明壓力等級）
制造、檢測標準：執行HG/T21637-1991標準，或客戶指定標準。
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
四、GL41H管道過濾器零件材料與工況：

GL41H管道過濾器

零件名稱	材料
閥體	碳鋼、不銹鋼、黃銅
濾網蓋	碳鋼、不銹鋼、黃銅
濾芯網	不銹鋼
密封件材質	柔性石墨、聚四氟乙烯

五、GL41H管道過濾器技術參數

型號	連接形式	公稱壓力（MPa）	耐壓試驗壓（MPa）	工作壓力（MPa）	殼體材料	過濾網材料	網眼總面積
GL41H-10	法蘭	1.0	1.1	1.0	灰鑄鐵	不銹鋼	3～4DN
GL41H-16	法蘭	1.6	1.76	1.6	球墨鑄鐵
GL41H-25	法蘭	2.5	2.75	2.5	碳鋼

殼體材質	濾框濾網材質	S密封件	工作溫度（℃）		操作壓力	連接方式
碳鋼	見不銹鋼濾芯技術特性表	金屬纏繞丁腈橡膠NBR 聚四氟乙烯PTFE	碳鋼	-20～250℃	0.6～5.0MPa	螺紋連接法蘭連接對焊連接
黃銅			黃銅
碳鋼襯PTFE			CS/PTFE
不銹鋼304			不銹鋼	-80～450℃
不銹鋼 316L

六、GL41H管道過濾器連接尺寸：

通徑DN	L	D	D1	D2	B	f	n-φ
15	140	95	65	45	14	2	4-φ14
20	150	105	75	55	14	2	4-φ14
25	160	115	85	65	14	2	4-φ14
32	180	135	100	78	16	3	4-φ18
40	200	145	110	85	16	3	4-φ18
50	220	160	125	100	16	3	4-φ18
65	260	180	145	120	18	3	4-φ18
80	310	195	160	135	20	3	8-φ18
100	350	215	180	155	20	3	8-φ18
125	400	245	210	185	22	3	8-φ18
150	450	280	240	210	24	3	8-φ23
200	500	335	295	265	26	3	12-φ23
250	550	405	355	320	30	3	12-φ25
300	580	460	410	375	30	4	12-φ25
350	760	520	470	435	34	4	16-φ25
400	800	580	525	485	36	4	16-φ30
450	900	640	585	535	44	4	20-φ30

七、GL41H管道過濾器濾網目數及過濾精度：

目數	孔徑mm	粒度μm	目數	孔徑mm	粒度μm	目數	孔徑mm	粒度μm
4	4.75	4750	50	0.3	297	650	0.021	21
5	4	3900	60	0.25	250	800	0.019	19
6	3.35	3350	70	0.212		1000	0.015	15
7	2.8	2800	80	0.18	178	1100	0.013	13
8	2.36	2360	100	0.15	150	1300	0.011	11
10	2	2000	120	0.125	124	1600	0.01	10
12	1.7	1700	140	0.106	104	1800	0.008	8
14	1.4	1400	170	0.09	89	2000	0.0065	6.5
16	1.18	1180	200	0.074	74	2500		5.5
18	1	880	230	0.063	61	3000		5
20	0.85	840	270	0.053	53	3500		4.5
25	0.71	710	300	0.04	48	4000		3.4
30	0.6	590	325	0.045	44	5000		2.7
35	0.5	500	400	0.038	38	6000		2.5
40	0.425	420	460	0.03	30	7000		1.25
45	0.355	350	540	0.026	26
