產品名稱： 電動真空蝶閥 產品型號： GID 產品口徑： DN40-DN500 產品壓力： 0.4MPa-0.6MPa 產品材質： 碳鋼、不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號： 03416900040041464 稅號： 310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

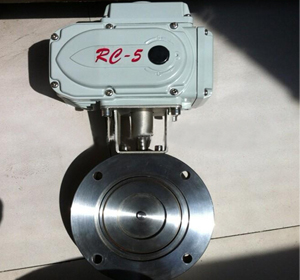

一、GID型電動真空蝶閥簡介： GID型電動真空蝶閥是在1.3×10-5～3×105Pa的真空系統中用來開啟或隔斷氣流的電動閥門。以電動裝置驅動閥桿與閥板執行啟閉動作。用于接通或切斷真空管路中的氣流。 電動真空蝶閥是適用于真空系統中接通或切斷管路的介質流。電動真空蝶閥閥采用回轉型電動、電子調節式閥門驅動裝置，可以通過外接電源的切換（用手動轉位開關或電腦控制）或外部輸入信號，來實現閥門開、關或中間位置的控制。閥門的閥板采用夾緊結構，把閥板的密封圈來夾緊，除了能用在真空狀態下，也能在低壓狀態下使用。并可以任意位置安裝。電動真空蝶閥適用的工作介質為空氣和非腐蝕性氣體。 二、GID型電動真空蝶閥主要技術性能：   公稱通徑(DN) 50 63 80 100 125 150 200 250 300 400 連接尺寸 A 26 32 35 50 55 60 ΦD 110 130 145 165 200 225 285 335 425 510 ΦB 90 110 125 145 175 200 260 310 395 480 n-ΦC 4-Φ9 8-Φ9 4-Φ12 12-Φ11 12-Φ14 16-Φ14 適用范圍(Pa) 10 5～6.7x10 -4 漏氣率（Pa.L/S) 6.7X1010 -4 電磁閥電壓（V/HZ） 220/50 氣源壓力（MPa） 0.4～0.6 法蘭標準 GB6070.3-85 安裝位置 任意 介質溫度(℃) 丁腈橡膠-25 ~ +80，氟橡膠-30 ~ +150， 主要件材質 閥體、閥板 碳鋼（鍍鎳）或不銹鋼 密封件 丁腈橡膠或氟橡膠 三、GID型電動真空蝶閥實拍圖： 四、GID型電動真空蝶閥外形及連接尺寸   Model 型號 DN D B D1 A H W L n-φc GID-40 40 85 70 44 22 183 139 157 4-φ7 GID-50 50 110 90 55 22 195 139 157 4-φ7 GID-65 65 125 105 70 26 203 139 157 4-φ9 GID-80 80 145 125 85 30 213 139 157 4-φ9 GID-100 100 170 145 105 30 231 139 157 4-φ12 GID-150 150 220 195 156 35 251 139 157 8-φ12 GID-200 200 275 250 208 40 315 147 207 8-φ12 GID-250 250 330 300 258 45 343 147 207 8-φ14 GID-300 300 380 350 308 55 368 147 207 8-φ14 GID-400 400 500 465 408 60 451 182 256 8-φ18 GID-500 500 600 565 510 80 535 182 280 12-φ18
