商品名稱:GD型高真空擋板閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

GD型高真空擋板閥

http://www.hsfamen.com/zhenkongfa/2015/1105/116.html

	產品名稱：	高真空擋板閥
	產品型號：	GD型
	產品口徑：	DN10-DN300
	產品壓力：	0.4MPa-0.6MPa
	產品材質：	鋁合金、碳鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

一、GD型高真空擋板閥概述：
GD型高真空擋板閥用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。高真空擋板閥按軸封結構可分GD-J型橡膠軸封和GD-J(b)型波紋管軸封兩種。按通導形式可分GD-J為角通型式，GD-S為帶預抽口的三通型式。GDQ型氣動高真空擋板閥用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。帶反饋信號裝置。
二、GD型高真空擋板閥主要技術性能：

適用范圍	105～1.3×10-4Pa(軸封為橡膠) 105～1.3×10-5Pa(軸封為波紋管)
閥門漏率	≤1.3×10-4Pa.L/S.(軸封為橡膠) 　≤1.3×10-5Pa.L/S.(軸封為波紋管)
適用溫度	-25～+80℃(丁腈橡膠) 　 -30～+150℃(氟橡膠)

三、GD型高真空擋板閥主要零件材料：

閥體、閥蓋、閥桿	鋁合金、碳鋼或不銹鋼
密封件	丁腈橡膠、氟橡膠、波紋管(軸封)

四、GD型高真空擋板閥產品實拍：

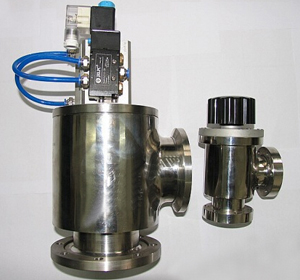

GD型高真空擋板閥實拍

五、GD型高真空擋板閥外形及連接尺寸：
GD型高真空擋板閥結構圖

1、快卸法蘭連接

型號	DN	D1	D	A	H	P	法蘭標準
GD-J10(b)	10	12.2	30	40	124.5	60	GB4982
GD-J16(b)	16	17.2	30	40	124.5	60
GD-J25(b)	25	26.2	40	50	134.5	78
GD-J32(b)	32	34.2	55	58	153	78
GD-J40(b)	40	41.2	55	65	160.5	78
GD-J50(b)	50	52.2	75	70	203	78

2、活套法蘭連接

型號	DN	D1	Do	D2	A	P	H	n-φc	Dny預抽口	法蘭標準
GD-J50	50	110	90	55	70	78	203	4-φ9		GB6070
GD-J63	63	130	110	68	88	160	380	4-φ9
GD-J80	80	145	125	85	98	160	400	8-φ9
GD-J100	100	165	145	105	108	160	420	8-φ9
GD-J(S)160	160	225	200	165	158	160	575	8-φ11	DN40 GB4982
GD-J(S)200	200	285	260	208	200	160	655	12-φ11	DN50 GB6070
GD-J(S)250	250	335	310	258	208	250	690	12-φ11	DN63 GB6070
GD-J(S)320	320	425	395	328	250	250	785	12-φ14	DN80 GB6070
GD-J(S)150	150	220	195	156	158	160	575	8-φ12	DN40 GB4982	JB919
GD-J(S)300	300	380	350	308	250	250	785	8-φ14	DN80 GB6070	JB919
