一、氣動三通內螺紋球閥簡介：
    氣動三通內螺紋球閥氣動執行器采用新型AT/GT系列氣動執行器，其結構獲得國家實用新型專利，有雙作用和單作用式（彈簧復位），采用齒輪齒條式結構傳動，性能更安全可靠；大口徑閥門采用AW系列氣動執行器，撥叉式結構傳動，結構合理，輸出扭矩大。
    Q614F、Q615F氣動三通內螺紋球閥分L型和T型、。L型氣動三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型氣動三通球閥適用于介質的分流、合流或流向 切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，氣動三通內螺紋球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。氣動三通內螺紋球閥是以壓縮空氣為動力源，氣動執行器帶動球體經90度的旋轉動作來達到換向的控制目的，或經180度的旋轉動作來達到換向與分流合流的控制目的。
二、氣動三通內螺紋球閥產品特點：
1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2、維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。
3、密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
4、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
【可選擇附件】：
1、切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
2、調節型附件：電氣定位器、氣動定位器、電氣轉換器。
3、氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
4、手動機構：HVSD手操機構

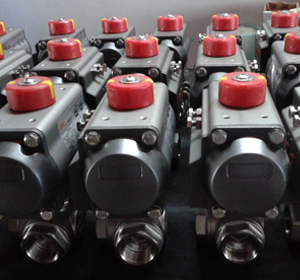

三、氣動三通內螺紋球閥產品實拍：

氣動三通內螺紋球閥（T型）	氣動三通內螺紋球閥（L型）

四、氣動三通內螺紋球閥其他參數：
1、閥體

2、閥內件

3、執行機構

4、閥門控制方式
  氣動三通內螺紋球閥分L型和T型，介質流通方向見下圖。L型氣動三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型氣動三通球閥適用于介質的分流、合流或流向 切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，氣動三通內螺紋球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。

T型三通流向圖	L型三通流向圖

五、氣動三通內螺紋球閥主要性能指標：

六、氣動三通內螺紋球閥主要零件材料：

七、氣動三通內螺紋球閥主要外形及連接尺寸：
