Q611F氣動內螺紋球閥

氣動內螺紋球閥

品牌

型號

Q611F

瀏覽次數

160 次

所在地區

上海上海浦東新區

市場指導價

~~￥1,000.00~~

數量

100

詢底價

壓縮機商城提醒您：如果賣家售價過低，請買家謹防欺詐行為！

———— 推薦商品 ————

空壓機專用油

壓縮機氣閥氣密性測試系統

廠家直銷螺鋼50HP油氣分離器

店鋪名稱：滬山閥門制造（上海）有限公司

滬山閥門制造（上海）有限公司是一家具有二十多年歷史的大型閥門生產企業，是全國最主要和最大的閘閥、截止閥、球閥、蝶閥、水力控制閥等通用閥門供應商之一。在石油、化工、冶金、電力、建筑、熱力、供水等行業具有很高的...

商品介紹

品牌:

商品名稱:Q611F氣動內螺紋球閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

氣動內螺紋球閥

http://www.hsfamen.com/qiufa/2015/1111/206.html

	產品名稱：	氣動內螺紋球閥
	產品型號：	Q611F
	產品口徑：	DN6-DN100
	產品壓力：	1.6MPa-6.4MPa
	產品材質：	碳鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

一、Q611F氣動內螺紋球閥簡介：
    Q611F氣動內螺紋球閥氣動執行器采用新型AT/GT系列氣動執行器，其結構獲得國家實用新型專利，有雙作用和單作用式（彈簧復位），采用齒輪齒條式結構傳動，性能更安全可靠；大口徑閥門采用AW系列氣動執行器，撥叉式結構傳動，結構合理，輸出扭矩大。
    Q611F氣動內螺紋球閥是由雙（單）作用氣動活塞式執行器和內螺紋球閥組成。其閥體可分為整體式、二片式、三片式。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。氣動活塞式執行器采用低摩擦材料做成軸承套，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。
二、Q611F氣動內螺紋球閥工作原理：
    Q611F氣動內螺紋球閥是以壓縮空氣為動力源，以氣缸為執行器，并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門，實現開關量或比例式調節，接收工業自動化控制系統的控制信號來完成調節管道介質的流量、壓力、溫度等各種工藝參數。
三、Q611F氣動內螺紋球閥產品特點：
1、可在頂部、底部安裝手動操作機構。
2、齒輪式雙活塞，輸出力矩大，體積小。
3、氣缸選用鋁金材料，重量輕、外形美觀。
4、閥座采用彈性密封結構，密封可靠，啟閉輕松。
5、IS05211標準連接為產品的安裝更換提供了方便。
6、閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。
7、球閥和執行器之間無支架連接，一體化的外型結構緊湊，減少設備空間。
8、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作（可選防爆）。
【可選擇附件】：
1、切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。
2、調節型附件：電氣定位器、氣動定位器、電氣轉換器。
3、氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
4、手動機構：HVSD手操機構

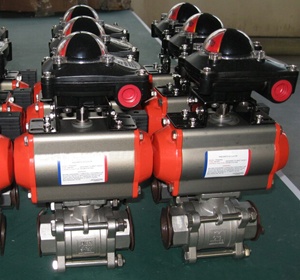

四、Q611F氣動內螺紋球閥產品實拍：


Q611F氣動內螺紋球閥（二片式開關型）	Q611F氣動內螺紋球閥（三片式調節型）

五、Q611F氣動內螺紋球閥主要技術參數：
1、閥體

閥體形式	內螺紋精鑄閥體
公稱通徑	DN6～100mm
公稱壓力	PN1.6、2.5、4.0、6.4 MPa；ANSI 150 300 600LB；JIS 10 20 30K
連接形式	管螺紋(G)、錐螺紋(NPT)
閥蓋形式	一體式
壓蓋型式	壓帽擰緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

2、閥內件

閥芯形式	O型球型閥芯
流量特性	快開特性

3、執行機構

執行器型號	GT、SR、ST、AT、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-20～+90℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

4、主要閥體結構圖


三片式氣動球閥(閥體)	二片式氣動球閥(閥體)

六、Q611F氣動內螺紋球閥主要零件材料：

1	左閥體	WCB、CF8、CF8M、CF3M
2	閥座	PEFE、PPL、304、316
3	球體	WCB、CF8、CF8M、CF3M
4	密封圈	PTFE/金屬石墨纏繞墊片
5	右閥體(中閥體)	WCB、CF8、CF8M、CF3M
6	閥桿	2Cr13304、316、316L
7	填料壓蓋	WCB、CF8、CF8M、CF3M

七、Q611F氣動內螺紋球閥主要性能指標：

公稱通徑DN(mm)	6	8	10	15	20	25	32	40	50	65	80	100
允許壓差(MPa)	≤ 公稱壓力
動作范圍	0～90°
泄露量Q	軟密封為零泄露；金屬密封符合ANSI B16.104 IV級標準
基本誤差	帶定位器：小于全行程的±2%
回差	帶定位器：小于全行程的2%

八、Q611F氣動內螺紋球閥主要性能參數：

試驗壓力(Mpa)	公稱壓力(Mpa)					壓力級(class)			JIS(K)
試驗壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密試驗	0.5～0.7

九、Q611F氣動內螺紋球閥主要外形及連接尺寸：

Q611F氣動內螺紋球閥主要外形(開關型)

Q611F氣動內螺紋球閥主要外形(調節型)

公稱通徑		內螺紋連接
mm	inch	D	L	H	G	A
10	3/8	10	60	157	3/8″	140
15	1/2	15	75	168	1/2″	140
20	3/4	20	80	170	3/4″	140
25	1	25	90	180	1″	140
32	11/4	32	110	185	11/4″	164
40	11/2	38	125	200	11/2″	164
50	2	50	144	210	2″	190
65	21/2	64	186	230	21/2″	210
80	3	78	206	250	3″	247
100	4	98	240	270	4″	247

注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢我司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢我司技術部門索取最新數據。
