商品介紹

品牌:

商品名稱:QY41F氧氣球閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

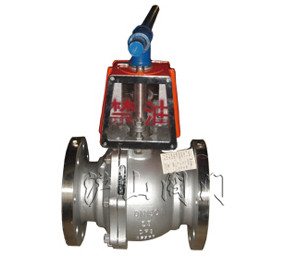

QY41F氧氣球閥

http://www.hushanfamen.com/Valve_Product_1481.html

	產品名稱：	QY41F氧氣球閥
	產品型號：	QY41F
	產品口徑：	DN15-400mm
	產品壓力：	1.6-6.4MPa
	產品材質：	鑄鋼、不銹鋼、銅
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

產品名稱：	QY41F氧氣球閥	產品型號：	QY41F
適用溫度：	-20~150℃	連接形式：	法蘭
壓力范圍：	1.6～4MPa	公稱通徑：	DN15-DN400
常用材質：	WCB、304、銅	技術咨詢：	021-31007323

一、QY41F氧氣球閥簡介：

QY41F氧氣球閥是氧氣管網專用閥門的一種，它除了具有普通球閥功能外還具有阻燃性好，導電性能好，傳熱快，結構緊湊，防油，安全可靠等特點。隨著冶金工業的發展，氧氣球閥與氧氣專用截止閥一起被廣泛應用于鋼鐵，冶金，醫藥，化工等行業。

二、QY41F氧氣球閥設計特色
1、防燃阻火：主要部件的材質為銅合金，屬不可燃材料，即使與高速氣流中的固體粒子碰撞也不會產生火花。因此，本閥具有最佳的防燃阻火性能；
2、安全可靠：本閥帶有防塵、防水、防油污裝置，所有與氧氣接觸的閥件在組裝前均經過嚴格脫脂和禁油措施，填料材質為聚四氟乙烯，可確保使用時安全可靠；
3、法蘭端均設有導電螺孔，以防靜電。

三、QY41F氧氣球閥技術參數

公稱壓力	1.6	2.5	4
水壓強度試驗壓力Mpa	2.4	3.75	6
水壓密封試驗壓力Mpa	1.76	2.75	4.4
氣壓強度試驗壓力Mpa	1.76	2.75	4.4
氣壓密封試驗壓力Mpa	1.76	2.75	4.4
最大工作壓力Mpa	1.6	2.5	4
工作溫度	-20~150℃
適用介質	氧氣,氮氣,空氣等

四、QY41F氧氣球閥零部件材料

零件名稱	殼體	球體	閥桿	手柄	墊片,填料密封圈
材料	16-4硅黃銅	不銹鋼或銅合金	不銹鋼	碳鋼	聚四氟乙烯

五、QY41F氧氣球閥外形尺寸

氧氣專用球閥外形尺寸結構圖

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0
凸面法蘭 RF Q41F Q41PPL 16C 16P 16R	15	130	95	65	45	14	4-14	78	140
	20	140	105	75	55	14	4-14	84	160
	25	150	115	85	65	14	4-14	95	180
	32	165	135	100	78	16	4-18	150	250
	40	180	145	110	85	16	4-18	150	300
	50	200	160	125	100	18	4-18	170	350
	65	220	180	145	120	20	4-18	195	350
	80	250	195	160	135	20	8-18	215	400
	100	280	215	180	155	20	8-18	250	500
	125	320	245	210	185	22	8-18	265	600
	150	360	280	240	210	24	8-23	270	800
	200	400	335	295	265	26	12-23	330	1200
2.5MPa	15	130	95	65	45	16	4-14	103	140
凸面法蘭 RF Q41F Q41PPL 25 25P 25R	20	140	105	75	55	16	4-14	112	160
	25	150	115	85	65	16	4-14	123	180
	32	165	135	100	78	18	4-18	150	250
	40	180	145	110	85	18	4-18	156	300
	50	200	160	125	100	20	8-18	172	350
	65	220	180	145	120	22	8-18	197	350
	80	250	195	160	135	22	8-23	222	400
	100	280	230	190	160	24	8-23	253	500
	125	320	270	220	188	28	8-25	275	600
	150	360	300	250	218	30	8-25	286	800
	200	400	360	310	278	34	12-25	340	1200
