商品介紹

品牌:

商品名稱:ZZWP型自力式溫度調節閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

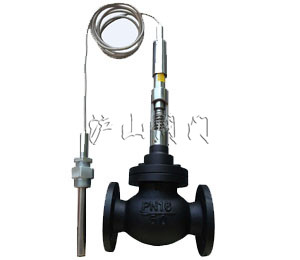

ZZWP型自力式溫度調節閥

http://www.hushanfamen.com/Valve_Product_1094.html

	產品名稱：	ZZWP型自力式溫度調節閥
	產品型號：	ZZWP
	產品口徑：	DN20-150mm
	產品壓力：	1.6MPa
	產品材質：	碳鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

產品名稱：	ZZWP型自力式溫度調節閥	產品型號：	ZZWP型
驅動方式：	自力式	連接形式：	法蘭
結構形式：	單座，雙座，套筒	密封材料：	橡膠
壓力范圍：	1.6MPa	公稱通徑：	DN20-DN150
常用材質：	鑄鋼，不銹鋼	技術咨詢：	021-31007323

滬山閥門制造（上海）有限公司是國內著名〖ZZWP型自力式溫度調節閥〗制造商，也是國內大型【自力式調節閥】生產商之一，公司自成立以來始終圍繞客戶的需求并持續創新，為廣大的代理商和企業客戶提供〖ZZWP型自力式溫度調節閥〗解決方案，質量可靠，價格實惠，故暢銷全國各地，歡迎新老客戶來電，來函，我們將為您提供最優質的服務。

自力式溫度調節閥介紹
ZZWP型自力式溫度調節閥是由溫度傳感器與控制閥兩部分組成，是一種無需外來能源，利用被控介質自身溫度變化進行自動調節的節能產品。產品適用于以各種氣體、蒸汽、熱水、油等為介質的各種熱交換器中的溫度自動控制。具有溫度設定范圍寬、調整方便、可連續進行溫度設定、超溫過栽保護、溫度設定方便等優點。廣泛應用于城市供熱、采暖系統及電力、石油、冶金、制藥、鍋爐等工業部門。
自力式溫度調節閥產品型號

類別	型號	類別	型號
單座加熱調節器	ZZWP-16～40B	單座冷卻調節器	ZZWP-16～40B
雙座加熱調節器	ZZWN-16～40B	雙座冷卻調節器	ZZWN-16～40B
套筒加熱調節閥	ZZWM-16～40B	套筒冷卻調節閥	ZZWM-16～40B

閥芯結構型式
自力式溫度調節閥主要技術參數
1.控制閥主要技術參數

公稱通徑DN（mm）		20	25	32	40	50	65	80	100	125	150
額定流量系數Kv	單座、套筒	7	11	20	30	48	75	120	190	300	480
	雙座		12	22	33	53	83	132	209	330	528
允許壓差（MPa）		1.6							1.0	0.5
公稱壓力（MPa）
固有流量特性		快開
工作溫度℃		≤300
適合介質		氣體、蒸汽、低粘度液體
法蘭尺寸、型式		PN10、16、GB9113-88凸式PN40凹式或根據用戶要求選配其它標準型式的法蘭（如：ANSI、JIS、DIN等標準） 
結構長度		按GB12221-89標準

1、控制閥主要技術參數

傳感器型號	T01	T02
溫度設定范圍℃	0～70 50～120 100～170 150～220
溫度傳遞系數(mm/℃)	0.8
時間反應常s	120
超溫保護℃	設定溫度范圍上限值+50
安裝接頭	G1"
毛細管長度m	3 5 8
傳感器直徑(mm)	溫包：25護套:28
溫包材質	黃銅

自力式溫度調節閥主要性能指標

控制精度％		±15
允許泄漏量	硬密封（L/H）	單座（Ⅳ級）：≤10^-4閥額定容量：雙座、套筒（Ⅱ級）、≤5×10^-3×閥額定容量
	軟密封（ml/min）	DN(mm)
		20	25	32	40	50	65	80	100	125	150	200
		0.15		0.3		0.45	0.6	0.9	1.7	4.0		6.75

自力式溫度調節閥可配附件
散熱片、手動裝置等。

自力式溫度調節閥外形尺寸與重量

公稱通徑（DN）	20	25	32	40	50	65	80	100	125	150
L	150	160	180	200	230	290	310	350	400	480
H	500		540		580	640	700	750	820	950
L₁	430							630
L₂	350
d	25(護套直徑φ28)
重量（Kg）	8	10	13	15	18	30	35	60	75	85

自力式溫度調節閥使用介質與溫度的關系

閥體材質	公稱壓力（MPa）	介質溫度℃
		≤150	≤200	≤250	≤300	≤350	≤400	≤425	≤450
		最大工作壓力（MPa）
HT200	1.0	1.0
HT200	1.6	1.6	1.5
ZG230-450	1.6	1.57	1.52	1.44	1.28	1.12	0.88	0.72
ZG1Cr18Ni9Ti	1.6	1.6	1.6	1.4	1.25	1.1	1.0	0.9	0.75
ZG0Cr18Ni12Mo2Ti	4.0	4.0	4.0	3.6	3.2	2.8	2.5	2.2	1.9
ZG0Cr18Ni12Mo2Ti	6.4	6.4	6.4	5.6	5.0	4.5	4.0	3.6	3.0

自力式溫度調節閥主要零件及推薦使用溫度范圍

零件名稱		材料	溫度范圍
閥體、閥蓋		HT200	-20～200℃
		ZG230-450	-40～450℃
		ZG1Cr18Ni9Ti	-250～550℃
		ZG0Cr18Ni12Mo2Ti	-250～550℃
閥芯、閥座		1Cr18Ni9Ti	-250～550℃
		0Cr18Ni12Mo2Ti	-250～550℃
		(增強)聚四氟乙烯	-20～200℃
		司太萊合金堆焊	-250～550℃
壓力平衡元件	波紋管	18Ni12Mo2Ti	-160～300℃
壓力平衡元件	彈簧	18Ni12Mo2Ti	-160～250℃
