滬山閥門制造（上海）有限公司 是國內著名〖D643H氣動多層次硬密封法蘭蝶閥〗制造商，也是國內大型【氣動閥門】生產商之一，公司自成立以來始終圍繞客戶的需求并持續創新，為廣大的代理商和企業客戶提供〖D643H氣動多層次硬密封法蘭蝶閥〗解決方案，質量可靠，價格實惠，故暢銷全國各地，歡迎新老客戶來電，來函，我們將為您提供最優質的服務。

一、D643H氣動多層次硬密封法蘭蝶閥概述

氣動多層次硬密封法蘭蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。

二、D643H氣動多層次硬密封法蘭蝶閥特點

氣動蝶閥由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使電動蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。

三、D643H氣動多層次硬密封法蘭蝶閥采用標準

設計標準 :GB/T12238-1989；JB/T8527-1997
法蘭連接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999

四、D643H氣動多層次硬密封法蘭蝶閥執行機構

采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

五、D643H氣動多層次硬密封法蘭蝶閥附件的選項

根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構

六、D643H氣動多層次硬密封法蘭蝶閥主要技術參數

七、D643H氣動多層次硬密封法蘭蝶閥主要零件的材質

八、D643H氣動多層次硬密封法蘭蝶閥三偏心特點及原理

1、偏離管道中心 2、偏離密封面中心 3、傾斜的錐形 當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠?qū)崿F(xiàn)自鎖，防止蝶板過位。

九、D643H氣動多層次硬密封法蘭蝶閥外形尺寸

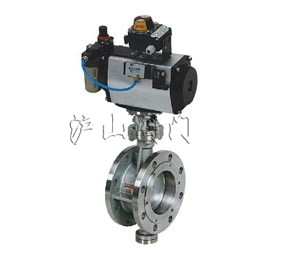

D643H氣動多層次硬密封法蘭蝶閥 結構圖
