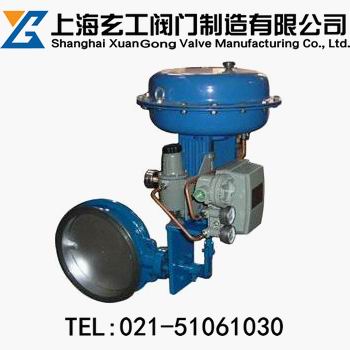

ZMAW氣動薄膜調節蝶閥

http://www.famenbaike.com/product/diefa/tjdf/293.html

上海玄工閥門制造廠家主要生產【ZMAW氣動薄膜調節蝶閥】也是國內【蝶閥】主要供應商之一。上海玄工閥門制造廠家是上海閥門著名品牌，是一家具有幾十年歷史的大型閥門生產企業，是全國最主要的閘閥、截止閥、球閥、蝶閥、水力控制閥等通用閥門供應商之一。公司主要生產經營范圍：閥門，管件，流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！熟悉并了解 ZMAW氣動薄膜調節蝶閥系列產品技術行情，生產經驗豐富，迎得國內外廠商的一致好評，歡迎新老客戶咨詢訂購，我們將竭誠為您提供滿意的服務！

	閥門名稱：	ZMAW氣動薄膜調節蝶閥
	閥門型號：	ZMAW
	閥門口徑：	DN15-50mm
	閥門壓力：	1.6-16MPa
	閥門材質：	鑄鋼、不銹鋼、合金鋼等
	聯系電話：	021-51061030
	聯系傳真：	021-51062246
	Email：	xuangongfamen@163.com
	聯系人：	劉源
	聯系手機：	18616748023
	聯系QQ：	3249477340
	公司名稱：	上海玄工閥門制造廠家
	玄工帳號：	03848200040080145
	玄工稅號：	310226342302498
	玄工閥門：	http:www.famenbaike.com

ZMAW氣動薄膜調節蝶閥概述：
ZMAW氣動薄膜調節蝶閥輸入控制信號（4-20mADC或1-5VDC）氣源即可控制運轉，結構簡單緊湊，加工方便，易制成大口徑，具有自清洗作用，阻力系數小，流通能力大。適用于懸浮顆粒的流體及濃、濁漿狀流體的調節。干凈介質，可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達0.01%），高溫高壓工況可選用三偏心硬密封閥體。氣動薄膜調節蝶閥泄漏量等級有Ⅱ級和Ⅵ級，流量特性為近似等百分比。氣動切換成手動時，使用側裝手輪機構方法：拔出定位銷，向上扳動手柄、蝸輪與蝸桿嚙合，壓入定位銷，旋轉手輪即可改變流通截面。手動切換成氣動時，由相扳動手柄即可。

氣動薄膜調節蝶閥調節機構主要技術參數：

公稱通徑 mm		50	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
額定流量系數Kv		85	220	340	530	770	1360	2130	3060	4160	5450	6900	8500	12200	16600	21700	27540	34000
公稱壓力 MPa		0.6
額定轉角 °		70
信號壓力 KPa		20～100
流量特性		近似等百分比
介質溫度 ℃		-20～200(常溫) ； -40～450(中溫) ； -40～600(高溫)
接管法蘭		按JB78-59對夾式法蘭連接
信號連接螺孔		M16×1.5
配用執行機構	薄膜式	ZMA-2			ZMA-3			ZMA-4			ZMA-5
	活塞式													ZSC-45
閥體材質		ZG230-450；1Cr18Ni9； ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
可配附件		手輪、定位器、空氣過濾減壓器等。

薄膜式執行機構主要技術參數：

型號	ZMA-2	ZMA-3	ZMA-4	ZMA-5
有效面積 cm2	280	400	630	1000
行程 mm	16	25	40	60
彈簧范圍 KPa	20～100 ； 40～200 ； 20～60 ； 60～100

氣動薄膜調節蝶閥性能指標：

執行機構				薄膜式執行機構			活塞式執行機構
類別				不帶定位器		帶定位器	帶定位器
				彈簧范圍 KPa
				20～100 40～200	20～60 60～100
項目	基本誤差%			±8	-	±2.0	±2.0
	回差%			6	-	2	2
	死區%			5	-	0.8	0.8
	始終點偏差%	氣開	始點	±4.0	±4.0	±2.0	±
			終點	±8	±8
		氣關	始點	±8	±8
			終點	±4.0	±4.0
	額定轉角偏差%			±2.5
	允許泄漏量1/h			2×10-2×閥的額定容量

ZMAW氣動薄膜調節蝶閥尺寸圖：

ZMAW氣動薄膜調節蝶閥外形尺寸：

公稱通徑	D1	D2	L1	L2	n-d	H	H1	H2	D	L3	法蘭端面距
50	110		92	200	4-14	637	582	382	280	278	60
80	150	125	92	200	4-18	644	582	382	280	278
100	175	145	102	210		654	582	382	280	278
125	200	175	117	234	8-18	723	636	436	325	278
150	225	200	130	247		736			325	278
200	280	255	172	287		763			325	278	70
250	335	310	197	327	12-18	1008	853	615	410	376	70
300	395	362	227	351	12-23	1034			410	376	80
350	445	412	252	376		1059			410	376	80
400	495	462	296	432	16-23	1238	1007	720	495	376	100
450	550	518	321	459		1266			495	376
500	600	568	346	484		1291			495	376
600	705	755	480	565	20-25	1486	1109	796		180	150
700	810	860	530	615	24-25	1539				180	150
800	920	975	595	675	24-30	1596				180	200
900	1020	1075	685	770	24-30	1661	1124			180	200
1000	1120	1175	735	810	28-30	1711	1124			180	200

主要零件材料及推薦使用溫度范圍：

零件名稱	材料	溫度范圍℃
閥體閥板	ZG230-450	-490
	ZG1Cr18Ni9Ti	-800
	ZG0Cr18Ni12Mo2Ti

注：此表為各種材料的極限使用溫度，在實際選用中應根據其產品的介質溫度范圍，確定材料的最低，最高使用溫度，其最低使用溫度不得低于介質溫度范圍下限，最高使用溫度不得高于介質溫度范圍的上限。

上海玄工閥門是上海閥門著名生產廠家，我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們致力于為廣大客戶供應價格實惠，品質上乘的ZMAW氣動薄膜調節蝶閥。感謝您訪問我們的網站【上海玄工閥門制造廠家http://www.famenbaike.com】如有任何疑問，您可以致電021-51061030給我們，我們一定會盡心盡力為您提供優質的服務。我們立志成為世界領先的閥門制造商。
