商品介紹

品牌:上海玄工閥門

商品名稱:上海D343X三偏心法蘭蝶閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

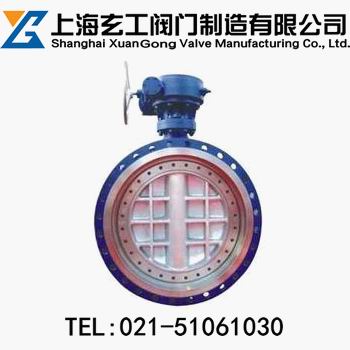

D343X三偏心法蘭蝶閥
http://www.famenbaike.com/product/diefa/fldf/250.html

上海玄工閥門制造廠家主要生產【D343X三偏心法蘭蝶閥】也是國內【蝶閥】主要供應商之一。上海玄工閥門制造廠家是上海閥門著名品牌，是一家具有幾十年歷史的大型閥門生產企業，是全國最主要的閘閥、截止閥、球閥、蝶閥、水力控制閥等通用閥門供應商之一。公司主要生產經營范圍：閥門，管件，流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！熟悉并了解D343X三偏心法蘭蝶閥系列產品技術行情，生產經驗豐富，迎得國內外廠商的一致好評，歡迎新老客戶咨詢訂購，我們將竭誠為您提供滿意的服務！

	閥門名稱：	D343X三偏心法蘭蝶閥
	閥門型號：	D343X
	閥門口徑：	DN15-50mm
	閥門壓力：	1.6-16MPa
	閥門材質：	鑄鋼、不銹鋼、合金鋼等
	聯系電話：	021-51061030
	聯系傳真：	021-51062246
	Email：	xuangongfamen@163.com
	聯系人：	劉源
	聯系手機：	18616748023
	聯系QQ：	3249477340
	公司名稱：	上海玄工閥門制造廠家
	玄工帳號：	03848200040080145
	玄工稅號：	310226342302498
	玄工閥門：	http:www.famenbaike.com

D343X三偏心法蘭蝶閥的適用范圍：
三偏心法蘭蝶閥適用于溫度≤120℃或≤150℃，公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃氣、船舶、水電、冶金、能源系統以及輕紡等行業，特別適用于雙向密封和閥體易銹蝕場合，作調節流量和截流介質。

三偏心法蘭蝶閥特點：
1、蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用丁晴橡膠制作，具有彈性密封的雙重優點，無論在有低溫的情況下，均具有優良的密封性能，密封面耐磨損,使用壽命長等特點。
3、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
4、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
5、蝶閥具有良好的切斷和調節性能，能達到氣泡級密封，啟閉力矩小，使用壽命長等特點。

三偏心法蘭蝶閥結構圖：

三偏心法蘭蝶閥主要外形連接尺寸：

公稱通徑DN		尺寸(mm)
公稱通徑DN		D		D1		D2		L	b	n-do		H1		H2	Φ1
Mm	inch	PN10	PN16	PN10	PN16	PN10	PN16	L	b	PN10	PN16	PN10	PN16	H2	Φ1
100	4	220	220	180	180	156	156	127	22	8-18	8-18	110	110	216	160
125	5	250	250	210	210	184	184	140	22	8-18	8-18	125	125	242	160
150	6	285	285	240	240	211	210	140	24	8-22	8-22	143	143	244	160
200	8	340	340	295	295	266	265	152	24	8-22	12-22	170	170	308	280
250	10	395	405	350	355	319	320	165	26	12-22	12-26	198	203	351	280
300	12	445	460	400	410	370	375	178	26	12-22	12-26	223	230	376	280
350	14	505	520	460	470	429	435	190	26	16-22	16-26	253	260	438	280
400	16	565	580	515	525	480	485	216	26	16-26	20-26	283	290	470	320
450	18	615	640	565	585	530	550	222	28	20-26	20-26	308	320	497	320
500	20	670	715	620	650	582	610	229	28	20-26	20-30	335	358	565	320
600	24	780	840	725	770	682	720	267	34	20-30	24-30	393	420	704	320
700	28	895	910	840	840	794	805	292	34	24-30	24-33	483	483	819	370
800	32	1015	1025	950	950	901	913	318	36	24-33	28-33	543	543	885	370
900	36	1115	1125	1050	1050	1001	1013	330	38	28-33	28-36	597	597	945	370
1000	40	1230	1255	1160	1170	1112	1122	410	38	28-36	32-39	655	655	1035	420
1200	48	1455	1485	1380	1390	1328	1335	470	44	32-39	36-42	768	768	1123	420
1400	56	1675	1685	1590	1590	1530	1525	530	48	36-42	40-48	912	912	1350	600
1600	62	1915	1930	1820	1820	1750	1750	600	52	40-48	44-56	1032	1032	1475	600
1800	70	2115	2130	1820	1820	1950	1950	670	56	44-48	44-56	1154	1154	1670	600
2000	78	2325	2345	2230	2230	2150	2150	760	60	48-48	48-62	1205	1205	1780	600

上海玄工閥門是上海閥門著名生產廠家，我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們致力于為廣大客戶供應價格實惠，品質上乘的D343X三偏心法蘭蝶閥。感謝您訪問我們的網站【上海玄工閥門制造廠家http://www.famenbaike.com】如有任何疑問，您可以致電021-51061030給我們，我們一定會盡心盡力為您提供優質的服務。我們立志成為一流的閥門制造商。
