店鋪名稱：上海玄工閥門制造有限公司

上海玄工閥門制造有限公司是上海閥門著名品牌，是一家具有幾十年歷史的大型閥門生產企業，是全國最主要和最大的閘閥、截止閥、球閥、蝶閥、水力控制閥等通用閥門供應商之一。在石油、化工、冶金、電力、建筑、熱力、供水等行業...

商品介紹

品牌:玄工閥門

商品名稱:Z542W-1傘齒輪傳動楔式雙閘板閘閥—上海玄工閥門制造廠家

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

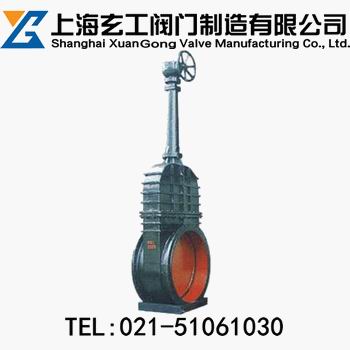

Z542W-1傘齒輪傳動楔式雙閘板閘閥
http://www.famenbaike.com/product/zhafa/mqzf/157.html

	產品名稱：	傘齒輪傳動楔式雙閘板閘閥
	產品型號：	Z542W-1
	產品口徑：	DN600-2000mm
	產品壓力：	0.1-0.2MPa
	產品材質：	鑄鐵
	聯系電話：	021-51061030
	聯系傳真：	021-51062246
	Email：	xuangongfamen@163.com
	聯系人：	劉源
	聯系手機：	18616748023
	QQ：	3249477340
	公司名：	上海玄工閥門制造廠家
	帳號：	03848200040080145
	稅號：	310226342302498
	公司主頁：	http://www.famenbaike.com

傘齒輪雙閘板煤氣閘閥性能規范：

型號	公稱壓力Mpa	試驗壓力		工作溫度℃	適用介質
		強度（水）	密封（水）
Z42W	0.1	0.2	0.11	≤100	煤氣

傘齒輪雙閘板煤氣閘閥主要零件材料：

零件名稱	材料
閥體	HT200灰鑄鐵
閥蓋	HT200灰鑄鐵
手輪	HT200灰鑄鐵
閥板	本體
閥桿	45*碳素鋼
填料	油浸石棉盤根
墊片	橡膠石棉板

傘齒輪雙閘板煤氣閘閥主要外形及連接尺寸：

公稱通徑DN（mm）	主要結構尺寸（mm）									重量(Kg)
公稱通徑DN（mm）	L	D	D1	D2	b	z--d	H	L1	Do	重量(Kg)
600	390	755	705	670	30	20—25	2513	398	451	0.66噸
700	430	860	810	775	32	24—25	2878	398	451	0.9噸
800	470	975	920	880	34	24—30	3528	439	520	1.2噸
900	510	1075	1020	980	36	24—30	3688	439	520	1.55噸
1000	550	1175	1120	1080	36	28---30	3938	439	520	1.925噸
1200	700	1375	1320	1280	40	32---30	4872	586	804	2.575噸
1400	900	1575	1520	1480	44	36---30	5540	586	804	4.55噸
1600	1000	1785	1730	1690	48	40---30	6265	586	900	/
1800	1500	1985	1930	1890	50	44---30	7216	600	900	/
2000	1800	2185	2130	2090	54	48---30	7985	600	900	/

上海玄工閥門是上海閥門著名生產廠家，我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們致力于為廣大客戶供應價格實惠，品質上乘的傘齒輪雙閘板煤氣閘閥。感謝您訪問我們的網站【上海玄工閥門制造廠家http://www.famenbaike.com】如有任何疑問，您可以致電021-51061030給我們，我們一定會盡心盡力為您提供優質的服務。我們立志成為世界領先的閥門制造商。
