商品介紹

品牌:玄工閥門

商品名稱:Z44T平行式雙閘板閘閥—上海玄工閥門制造廠家

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

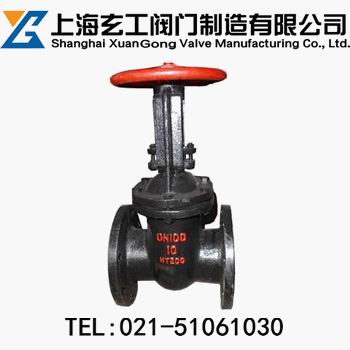

Z44T平行式雙閘板閘閥
http://www.famenbaike.com/product/zhafa/szbzf/141.html

	產品名稱：	平行式雙閘板閘閥
	產品型號：	Z44T/W
	產品口徑：	DN40-500mm
	產品壓力：	1.0-1.5MPa
	產品材質：	碳鋼
	聯系電話：	021-51061030
	聯系傳真：	021-51062246
	Email：	xuangongfamen@163.com
	聯系人：	劉源
	聯系手機：	18616748023
	QQ：	3249477340
	公司名：	上海玄工閥門制造廠家
	帳號：	03848200040080145
	稅號：	310226342302498
	公司主頁：	http://www.famenbaike.com

一、平行式雙閘板閘閥產品描述

平行式雙閘板閘閥適用于介質為水、污水的管路上作閉路設備用，不允許作調節調節流量和排空使用。廣泛適用于石油、化工、制藥、電力等行業。在公稱壓力≤l.0MPa 的蒸汽、水、油類等介質的管路上作啟閉用。我廠可生產平行式雙閘板閘閥、平行式單閘板閘閥、明桿平行式雙閘板閘閥、明桿平行式單閘板閘閥。

二、平行式雙閘板閘閥產品特點
1、當系統正常工作時，閘板以1.0m/min勻速啟、閉；而系統斷電等事故狀態時的關閉分為快、慢關兩個階段。100-20%開度為快關，時間10（S）。20-0%開度為慢關，時間為40（S ）。
2、用在水泵出口作截止、止回閥使用，該閥還具有閥桿鎖定裝置。保證運行安全。
3、Z943T型閘閥選用新型電動裝置，可就地操作也可遠控，并能滿足計算機程控要求?？刂茰?zhǔn)確、安全、可靠。

三、平行式雙閘板閘閥性能規范

型號	公稱壓力（MPa）	試驗壓力（MPa）		工作溫度（℃）	適用介質
		強度（水）	密封（水）
Z44T-10	1	1.5	1.1	≤ 120	蒸汽、水
Z44W-10				≤ 100	油品、煤氣

四、平行式雙閘板閘閥主要零件材料

零件名稱	材料
零件名稱	Z44T-110	Z44W-10
閥體、閥蓋、閥輪	灰鑄鐵	灰鑄鐵
閥板	灰鑄鐵+ 黃鋼	灰鑄鐵
閥桿	碳鋼	碳鋼
丁楔	鑄鋼	鑄鋼
閥桿螺母	青鋼	青鋼

五、平行式雙閘板閘閥外形尺寸和連接尺寸

型號	公稱通徑DN（mm）	尺寸								重量
型號	公稱通徑DN（mm）	L	D	D1	D2	b-f	Z-Φd	H	Do	重量
Z44T-10 Z44W-10 Z44H-10 Z44F- 10	40	165	145	145	85	18-3	4-18	240	135	16.5
	50	180	160	160	100	20-3	4-18	260	180	20
	65	195	180	180	120	20-3	4-18	300	180	25.5
	80	210	195	195	135	22-3	4-18	345	200	31
	100	230	215	215	155	22-3	8-18	395	200	47
	125	255	245	245	185	24-3	8-18	478	240	64
	150	280	280	280	210	24-3	8-23	558	240	100
	200	330	335	335	265	26-3	8-23	720	320	144
	250	380	390	390	320	28-3	12-23	845	320	-
	300	420	440	440	368	28-4	12-23	990	400	-
	350	450	500	500	428	30-3	16-23	1100	400	-
	400	480	565	565	482	32-3	16-25	1200	500	-
	450	510	615	615	532	32-3	20-25	1300	500	-
	500	540	670	670	585	34-3	20-25	1500	500	-

上海玄工閥門是上海閥門著名生產廠家，我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們致力于為廣大客戶供應價格實惠，品質上乘的平行式雙閘板閘閥。感謝您訪問我們的網站【上海玄工閥門制造廠家http://www.famenbaike.com】如有任何疑問，您可以致電021-51061030給我們，我們一定會盡心盡力為您提供優質的服務。我們立志成為世界領先的閥門制造商。
