商品介紹

品牌:玄工閥門

商品名稱:YK43X天然氣減壓閥—上海玄工閥門制造廠家

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

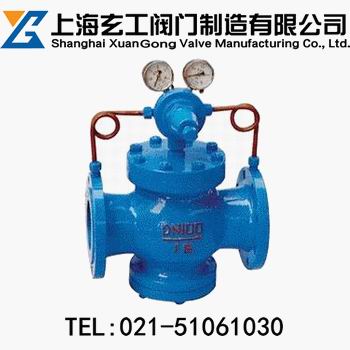

YK43X天然氣減壓閥
http://www.famenbaike.com/product/jianyafa/245.html

	產品名稱：	天然氣減壓閥
	產品型號：	YK43X/F/Y
	產品口徑：	DN15-500mm
	產品壓力：	1.6-16MPa
	產品材質：	碳鋼、不銹鋼
	聯系電話：	021-51061030
	聯系傳真：	021-51062246
	Email：	xuangongfamen@163.com
	聯系人：	劉源
	聯系手機：	18616748023
	QQ：	3249477340
	公司名：	上海玄工閥門制造廠家
	帳號：	03848200040080145
	稅號：	310226342302498
	公司主頁：	http://www.famenbaike.com

天然氣減壓閥概述：

天然氣減壓閥本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。本產品主要用于氣體管路，如空氣、氮氣、氧氣、氫氣、煤氣、液化氣、天然氣等氣體。

天然氣減壓閥功能系數：

公稱壓力（MPa）	1.6	2.5	4	6.4		10		16
殼化試驗壓力（MPa）	2.4	3.75	6	9.6		15		24
密封試驗壓力（MPa）	1.6	2.5	4	6.4		10		16
最高進口壓力（MPa）	1.6	2.5	4	6.4		10		16
出口壓力范圍（MPa）	1.0-1.0	0.1-1.6	0.1-2.5	0.5-3.5		0.5-35		0.5-45
壓力特性偏差（MPa）△P2P	GB12246-1989
流量特性偏差（MPa）△P2G	GB12246-1989
最小壓差（MPa）	0.15	0.15	0.2	0.4	0.8		1
滲漏量	GB12245-1989

天然氣減壓閥減壓閥流量系數(Cv)：

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

天然氣減壓閥主要零件材料：

零件名稱	零件材料
閥體閥蓋底蓋	WCB
閥座閥盤	2Cr13
缸套	2Cr13/銅合金
活塞	合金鑄鐵
導閥座導閥桿	2Cr13
主閥彈簧	1Cr18Ni9Ti
導閥主彈簧	50CrVA
調節彈簧	60Si12Mn

天然氣減壓閥外形尺寸(PN1.6-4.0)：（單位 mm）

公稱通徑	外形尺寸
DN	L		H	Hl
	1.6/2.5MPa	4.0MPa	H	Hl
15	160	180	295	90
20	160	180	330	98
25	180	200	330	110
32	200	220	330	110
40	220	240	345	125
50	250	270	345	125
65	280	300	350	130
80	310	330	385	160
100	350	380	385	170
125	400	450	400	200
150	450	500	415	210
200	500	550	475	240
250	650		525	290
300	800		580	335
350	850		620	375
400	900		660	405
450	900		730	455
500	950		750	465

天然氣減壓閥外形尺寸(PN6.4-16.0) ：（單位 mm）

公稱通徑	外形尺寸
DN	L		H	Hl
	6.4MPa	10.0/16.0MPa	H	Hl
15	180	180	305	105
20	180	200	340	105
25	200	220	340	120
32	220	230	340	120
40	240	240	355	135
50	270	300	355	135
65	300	340	360	140
80	330	360	395	17
100	380		400	185
125	450		415	215
150	500		430	225
200	550		495	260
250	650		545	310
300	800		600	355
350	850		640	395
400	900		690	435
500	950		780	495

安裝說明：

1、為了操作和維護方便，該氮氣減壓閥一般直立安裝在水平管道上，橫向安裝須特別說明。
2、安裝時應注意使管路中介質的流向與氮氣減壓閥休上所示箭頭的方向一致。
3、為了防止氮氣減壓閥后壓力超壓，應在離閥出口不少于4M處安裝一個安全閥。

上海玄工閥門是上海閥門著名生產廠家，我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們致力于為廣大客戶供應價格實惠，品質上乘的天然氣減壓閥。感謝您訪問我們的網站【上海玄工閥門制造廠家http://www.famenbaike.com】如有任何疑問，您可以致電021-51061030給我們，我們一定會盡心盡力為您提供優質的服務。我們立志成為世界領先的閥門制造商。

相關產品推薦：空氣減壓閥、活塞式氣體減壓閥、先導活塞式氣體減壓閥
