滬山閥門制造（上海）有限公司 是國內著名〖ZMAT氣動隔膜閥〗制造商，也是國內大型【調節閥門】生產商之一，公司自成立以來始終圍繞客戶的需求并持續創新，為廣大的代理商和企業客戶提供〖ZMAT氣動隔膜閥〗解決方案，質量可靠，價格實惠，故暢銷全國各地，歡迎新老客戶來電，來函，我們將為您提供最優質的服務。

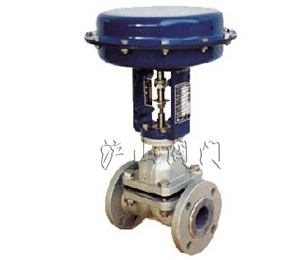

一、ZMAT氣動隔膜閥概述

　　ZMAT氣動隔膜閥由氣動薄膜執行機構和隔膜閥組成。隔膜閥閥體流路平滑、節流元件為彈性隔膜，閥蓋上無填料函。因而閥流通能力比一般調節閥大無泄漏，流量特性為快開特性，可采用閥門定位器來改善流量調節特性，在許用壓差范圍內可作切斷閥用。氣開、氣關作用由正反執行機構實現。氣動調節閥適用于高粘性流體、懸浮狀顆粒、纖維介質和有毒介質、腐蝕性介質的調節場合。

二、ZMAT氣動隔膜閥詳細信息

三、ZMAT氣動隔膜閥閥體

  型式：鑄造直通閥體

  閥尺寸：DN20~200

 額定壓力：PN10

 連接形式：法蘭（標準型）

  法蘭標準：鋼制法蘭按GB/T9113-2000、JB/T79-94

  密封面型式：PN10為凸面

 法蘭端面距離：按GB12221-89

 材質：ZG230~450、 ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti


四、ZMAT型氣動隔膜調節閥閥內組件

 閥芯：隔膜   軟密封  NBR、EPAM、PTFE


五、ZMAT型氣動隔膜調節閥執行機構

 型式：多彈簧式薄膜執行機構（ZHA/B-22、ZHA/B-23、ZHA/B-45、
 作用：正作用、反作用

 膜片材料：丁腈橡膠夾增強滌綸織物

 彈簧量程：20~100KPa、40~200KPa、80~240KPa

 供氣壓力：0.14-0.4MPa

信號接口：內螺紋M16×1.5

環境溫度：—30℃~+70℃


六、ZMAT型氣動隔膜調節閥閥作用

氣關式FO（配正作用執行機構）當氣源故障時，執行機構彈簧將閥打開

氣開式FC（配反作用執行機構）當氣源故障時，執行機構彈簧將閥關閉


七、ZMAT型氣動隔膜調節閥作用（根據要求配置）

定位器、空氣過濾減壓閥、手輪機構、限位開關、電磁閥、閥位傳送器、繼動器、保位器

ZXT型氣動隔膜調節閥性能

 額定Kv值：參照性能表，流量特性：線性、等百分比，可調范圍；50：1

 閥座泄漏量（對于額定KV值%）金屬密封：小于0.01%（ANSIB16.104-1976IV級）

 回差：小于全行程的1%（帶定位器）、小于全行程的3%~5%（不帶定信器）

基本誤差：小于全行程的±1%（帶定位器）、小于全行程的±5%（不帶定位器）


八、ZMAT型氣動隔膜調節閥附加夫格（根據要求制造）

特殊檢查，材料檢查（制造記錄表）

無損檢查，蒸氣檢查，低溫檢查

法蘭背面加工；帶排污栓、雙重填料、蒸汽夾套、禁油禁水處理  禁油處理、特殊配管接頭、SUS304制品的外裸螺栓，螺母、鹽害對策、防砂，防塵要求、熱帶地區規格、寒冷地區規格、真空用途
