店鋪名稱：滬山閥門制造（上海）有限公司

滬山閥門制造（上海）有限公司是一家具有二十多年歷史的大型閥門生產企業，是全國最主要和最大的閘閥、截止閥、球閥、蝶閥、水力控制閥等通用閥門供應商之一。在石油、化工、冶金、電力、建筑、熱力、供水等行業具有很高的...

商品介紹

品牌:滬山閥門

商品名稱:鍛鋼法蘭閘閥

商品編號:

分類:壓縮機配件及輔助設備油分組合閥

適用壓縮機類型：螺桿壓縮機

配件類型：常規配件

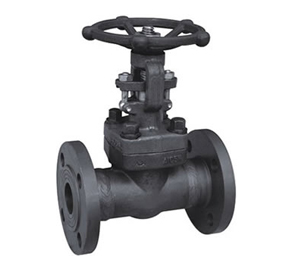

鍛鋼法蘭閘閥

http://www.hushanfamen.com/Valve_Product_768.html

	產品名稱：	鍛鋼法蘭閘閥
	產品型號：	Z41H
	產品口徑：	DN15-50mm
	產品壓力：	1.6-6.4MPa
	產品材質：	鍛鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

滬山閥門制造（上海）有限公司是國內著名〖鍛鋼法蘭閘閥〗制造商，也是國內大型【閘閥】生產商之一，公司自成立以來始終圍繞客戶的需求并持續創新，為廣大的代理商和企業客戶提供〖鍛鋼法蘭閘閥〗解決方案，質量可靠，價格實惠，故暢銷全國各地，歡迎新老客戶來電，來函，我們將為您提供最優質的服務。

一、鍛鋼法蘭閘閥概述

鍛鋼閘閥整體法蘭端閥門有三種閥蓋設計，第一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。
整體法蘭端閥門結構設計可用在閘閥、截止閥、立升式止回閥和旋啟式止回閥。

二、鍛鋼法蘭閘閥閘閥的結構設計和規范

鍛鋼閘閥制造按API 602,BS5352,ANSI B16.34.
試驗與驗收按API 598,標識按照MSS SP-25.

三、鍛鋼法蘭閘閥結構形式

1.全通徑或縮徑
2.結構長度按ANSI/ASME B16.10
3.法蘭按ANSI/ASME B16.5
4.自密封閥蓋
5.明桿帶支架
6.兩端自動調整的填料壓套；
7.本體倒密封
8.整體閥體法蘭
9.對焊端按ANSI/ASME B16.25
10.環連接閥體閥蓋墊片
11.用纏繞式墊片的螺栓型閥蓋、螺紋密封、焊接型閥蓋，或自密封閥蓋

四、鍛鋼法蘭閘閥材料

序號 NO.	名稱		美標碳鋼 CS to ASTM	美標合金鋼 AS to ASTM	美標不銹鋼鋼 SS to ASTM
序號 NO.	Part Name		Type A 105	Type F22	Type F304(L)	Type F316(L)
1	閥體	Body	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	閥座	Seat Ring	A276 420	A276 304	A276 304(L)	A276 316(L)
3	閘板	Wedge	A276 410&430	A182 F304	A182 F304(L)	A182 F316(L)
4	閥桿	Wtem	A182　F6	A182　F304	A182 F304(L)	A182 F316(L)
5	墊片	Gasket	Corrugated SS+graphite		SS+PTFE
6	閥蓋	Bonnet	A105	A182 F22	A182 F304(L)	A182 F316(L)
7	螺栓	Bonnet Bolt	A193 B7	A193 B16	A193 B8	A193 B8M
8	銷	Pin	A276 T410		A276 304
9	填料壓套	Gland			A182 F304(L)	A182 F316(L)
10	活節螺絲	Gland Eyebolt	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料壓蓋	Gland Flange	A105	A182 f11	A182 F304(L)	A182 F316 (L)
12	螺母	Gland Nut	A194 2H	A194 4	A194 8	A194 8M
13	閥桿螺母	Stem Nut	A276 410/Cu-Alloy(銅合金)
14	手輪鎖緊螺母	H.W.Lock Nut	A194 2H	A194 4	A194 8	A194 8M
15	銘牌	Nameplate	SS
16	手輪	Handwheel	A197
17	襯墊	Bearing Gasket	A473 431
18	填料	Stem Packing	Flexible Graphite		PTFE
適用介質　Suitable Medium			(水、油、氣等)W.O.G.etc		(酸類)HNO3,CH3OOH etc
適用溫度　Suitable Temperature			-29℃～425℃	-29℃～550℃	-29℃～180℃

注：可按要求采用其他材料　　　　Note:Other materials are available upon request.
CS=碳鋼 AS=合金鋼 SS=不銹鋼　　CS=Carbon Steel;AS=Alloy Steel;SS=Stainless Steel;

五、鍛鋼法蘭閘閥尺寸和重量表


150LB～1500LB閘閥

通徑　　NPS			1/2	3/4	1	1/4	1　1/2	2
L(RF) L1(BW)	150		108	117	127	140	165	178
	300		140	152	165	178	190	216
	600		165	190	216	229	241	292
H(OPEN)	150，300		158	169	197	236	246	283
H(OPEN)	600		169	197	236	246	283	320
W			100	100	125	160	160	180
Weights	150	RF	4.5	5.2	8.2	11.5	12.5	20.3
	150	BW	2.8	3.3	5.4	7.1	8.2	12.5
	300	RF	4.8	6.2	9.3	14	15.5	23.4
	300	BW	3.5	4.4	6.8	8.1	9.2	15.4
	600	RF	5.9	7.4	10.4	16.2	17.5	28.3
	600	BW	4.5	5.1	8.2	10.5	12.4	20.1

通徑　NPS		1/2	3/4	1	1/4	1　1/2	2
L(RTJ)	900，1500	216	229	254	279	305	368
L1(BW)	900,1500	216	229	254	279	305	368
H(OPEN)		197	197	236	246	283	330
W		125	125	160	160	180	200
Weights	RTJ	7.2	11.5	15.6	16.2	22.6	32.8
Weights	BW	5.2	9.3	12.4	13.8	18.9	27.5

滬山閥門制造（上海）有限公司，原上海滬山閥門廠創建于1985年，是一家有幾十多年歷史的大型閥門專業生產閥門企業，閥門制造行業的驕子，流體控制中的佼佼者。專業生產制造各種高中低壓閥門,氣動球閥,氣動蝶閥,氣動閘閥,氣動調節閥,電動蝶閥,電動閘閥,質量保證,價格合理，專業服務。

滬山閥門從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，滬山的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了世界各地用戶的好評，被譽為“良心閥門”。
