商品介紹

品牌:滬山閥門

商品名稱:襯里新型止回閥

商品編號:

分類:壓縮機配件及輔助設備油分組合閥

適用壓縮機類型：螺桿壓縮機

配件類型：常規配件

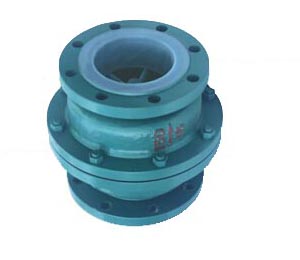

襯里新型止回閥

http://www.hushanfamen.com/Valve_Product_291.html

	產品名稱：	襯里新型止回閥
	產品型號：	H40F3 H40F46
	產品口徑：	DN15-150mm
	產品壓力：	1.6-6.4MPa
	產品材質：	鑄鐵、鑄鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

滬山閥門制造（上海）有限公司是國內著名〖襯里新型止回閥〗制造商，也是國內大型【止回閥】生產商之一，公司自成立以來始終圍繞客戶的需求并持續創新，為廣大的代理商和企業客戶提供〖襯里新型止回閥〗解決方案，質量可靠，價格實惠，故暢銷全國各地，歡迎新老客戶來電，來函，我們將為您提供最優質的服務。

一、襯里新型止回閥介紹

襯里新型止回閥結構圖

　　襯里新型止回閥閥瓣都是圍繞閥座外的(銷)軸、鑲嵌在閥體與閥蓋之間形成的特殊凹槽內、啟閉靈活，密封可靠，另外新型止回閥的特點是：除了閥體，閥瓣外，復位彈簧也全部包襯了耐腐蝕的氟塑料，H44N旋啟式止回閥設計合理的彈簧，使閥瓣在低壓區內也能產生足夠的密封比壓，保證閥門在低壓力區密封的可靠性。

二、襯里新型止回閥設計規范

遵循GB/T 13932，GB12235，GB12236，API 6D標準。
法蘭連接止回閥
設計與制造符合中國國家標準
基本結構形式：升降立式。（新型）
主要零部件除閥瓣為整體F3或F46外其它材料見表A15
公稱壓力：DN0.6~1.0（MPa）
公稱通徑：DN25~150（mm）
公稱型號：H40F3 H40F46

三、襯里新型止回閥主要零部件材料表

遵循規范	DTANDARD
設計與制造	GB商12224
結構長度	Q/DFL-03-99（企業標準）
法蘭尺寸	JB78/JB79（GB HG Sh）
壓力試驗	GB/T 13927
標志	GB 12220
供貨	GB/T 12252

四、襯里新型止回閥主要連接尺寸及重量

公稱通徑		標準值								參考值
DN（mm）	NPS（inch）	L	D	D1	D2	f	b		Z-Φd	B	W（kg）
DN（mm）	NPS（inch）	PN0.6（MPa）
25	1	152	100	75	60	2	14	4-Φ12		135	6
40	1 1/2	178	130	100	80	3	16	4-Φ14		170	10
50	2	178	140	110	90	3	16	4-Φ14		190	14
65	2 1/2	190	160	130	100	3	16	4-Φ14		210	18
80	3	203	185	150	125	3	18	4-Φ18		235	21
100	4	267	205	170	145	3	18	4-Φ18		300	40
150	6	394	260	225	200	3	20	8-Φ18		440	90

公稱通徑		標準值							參考值
DN（mm）	NPS（inch）	L	D	D1	D2	f	b	Z-Φd	B	W（kg）
DN（mm）	NPS（inch）	PN1.0（MPa）
25	1	152	115	85	65	2	16	4-Φ14	135	6.8
40	1 1/2	178	145	110	85	3	18	4-Φ18	170	11.5
50	2	178	160	125	100	3	20	4-Φ8	190	15
65	2 1/2	190	180	145	120	3	20	4-Φ18	210	20
80	3	203	195	160	135	3	22	4-Φ18	235	23
100	4	267	215	180	155	3	22	8-Φ18	300	44
150	6	394	280	240	210	3	24	8-Φ23	440	95
