產品名稱： ZHD電動多級調節閥  產品型號： ZHD 產品口徑： DN15-200mm 產品壓力： 1.6-42MPa 產品材質： 鑄鐵、鑄鋼、不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號：  03416900040041464 稅號：  310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

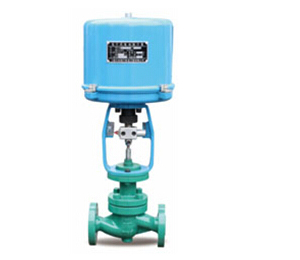

一、ZHD電動多級調節閥介紹 ZHD型電動多級調節閥采用的是多級籠式套筒閥芯或軸流迷宮型閥芯，多級減壓，完全控制流過閥內的介質的流速，大幅度的降低了高壓氣體或者蒸汽在閥內產生的噪音，穩定的多級別降壓有效使液體不會產生氣蝕，是使用在高壓介質場所性能穩定的控制閥，可選擇多彈簧氣動薄膜機構或電動執行機構等。 二、ZHD電動多級調節閥標準規格 閥體型式：直通鍛造閥體 閥芯型式：多級節流閥芯 公稱通徑：DN20~200 NPS 3/4〞~ 8〞 公稱壓力：PN160 ~ 420 CLASS 900LB ~2500LB 連接方式：法蘭：FF、RF、MF、RTJ  焊接：SW、BW 閥蓋形式：標準型（-5℃~230℃）、 散熱片型（-45℃~大于230℃場合）、 低溫加長型（-196℃~ -45℃） 填 料：V型聚四氟乙烯填料、柔性石墨填料等  密 封 墊：金屬夾石墨密封墊 執行機構：氣動：多彈簧薄膜執行機構 、活塞式執行機構 電動：3810L系列智能型執行機構、PSL系列智能型執行機構 表面涂漆：綠色 丙稀酸聚胺酯磁漆   三、ZHD電動多級調節閥型號編制 Z 執行機構 H 結構形式 -公稱壓力 閥體材質 公稱通徑 Z系列調節閥 J:氣動薄膜執行機構  H:氣動活塞執行機構  R:電動3810L執行機構  D:電動PSL執行機構 H直行程 D:多級套筒調節閥  G:軸流迷宮調節閥 PN160=160 CL1500LB=1500 LB C=A105 LC=LF2 P=F304 PL=F304L R=F316 RL=F316L D=特殊材質 DN25= DN25 NPS1〞=NPS1〞 如：Z型氣動薄膜多級套筒調節閥，壓力PN160，閥體材料為A105，公稱通徑DN50，型號為：ZJHD-160 DN50 四、ZHD電動多級調節閥設計特點及應用分析 設計特點 ◆ 高壓差范圍內連續調節 ◆ 采用多級節流介質逐漸減壓，每級壓降都在汽化壓力之上，抗汽蝕，噪音低。 ◆ 閥芯采用非平衡式結構，錐面密封，密封效果好。 ◆ 套筒結構為多孔籠式，嚴格按所需調節特性排列，調節性能好。 ◆ 閥芯上下均設有導向，調節平衡，無振動，自清能力強。 ◆ 密封面堆焊硬質合金，閥芯（桿）表面噴涂硬質合金材料，耐沖蝕，壽命長。 應用 ◆ 鍋爐給水旁路作為啟動或低負荷運行時候給水調節。 ◆ 給水再循環旁路調節（最小流量調節閥）。 ◆ 高壓旁路噴水減溫，過熱器噴水減溫。 ◆ 其他高壓差環境下介質調節。   設計特點 ◆ 介質軸向流動，經過多級節流盤逐漸降壓，在承受大壓差時抗汽蝕，降噪音。 ◆ 閥芯可設計為平衡事和非平衡式，平衡式在平衡孔處設有密封圈。 ◆ 閥座為錐形密封面，在閥門關閉時，實現可靠密封。 ◆ 密封面堆焊硬質合金，閥芯（桿）表面噴涂硬質合金材料，耐沖蝕，壽命長。 應用 ◆ 汽機高壓內、外缸導管，主調節閥等疏水。 ◆ 汽機中壓缸、中壓調節閥、低壓缸以及各抽氣系統疏水。 ◆ 鍋爐過熱器噴水減溫。 ◆ 高壓旁路、各種減溫系統高壓差噴水。 ◆ 給水再循環、給水旁路閥、定期排污系統等。 ◆ 其他高壓差環境下介質調節。

滬山閥門制造（上海）有限公司，原上海滬山閥門廠創建于1985年，是一家有幾十多年歷史的大型閥門專業生產閥門企業，閥門制造行業的驕子，流體控制中的佼佼者。專業生產制造各種高中低壓閥門,氣動球閥,氣動蝶閥,氣動閘閥,氣動調節閥,電動蝶閥,電動閘閥,質量保證,價格合理，專業服務。 滬山閥門從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，滬山的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了世界各地用戶的好評，被譽為“良心閥門”。

公司信息

 本公司主導產品包括：調節閥及附件、氣動閥門、電動閥門、真空閥門、通用閥門、美標閥門、德標閥門、日標閥門以及進口閥門等。如：氣動調節閥、氣動球閥、氣動蝶閥、電動調節閥、電動球閥、電動蝶閥、減壓閥、安全閥、調節閥、隔膜閥、電磁閥、針型閥、呼吸閥、阻火器等，調節閥及附件包含有：電動調節閥、氣動調節閥、自力式調節閥、手動調節閥、氣動薄膜執行機構、電動執行機構、電氣閥門定位器、電動閥門調節模塊等。通用閥門包含有：電磁閥、針型閥、安全閥、切斷閥、減壓閥、閘閥、截止閥、球閥、蝶閥、止回閥、水力控制閥、柱塞閥、旋塞閥、隔膜閥、過濾器、疏水閥、排氣閥、平衡閥及代理進口閥門等。電磁閥包含有：水用電磁閥、蒸汽電磁閥、燃?xì)怆姶砰y、空氣電磁閥、真空電磁閥、高溫電磁閥等。美標閥門包含有、閘閥、截止閥、球閥、蝶閥、等。同時，公司可按照客戶的要求進行非標產品的設計、制造、加工。
