商品介紹

品牌:滬山閥門

商品名稱:電動高真空球閥

商品編號:

分類:壓縮機配件及輔助設備油分組合閥

適用壓縮機類型：螺桿壓縮機

配件類型：常規配件

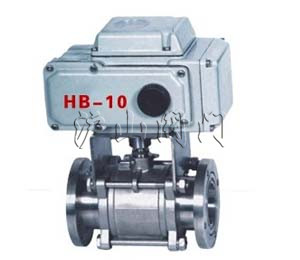

電動高真空球閥

http://www.hushanfamen.com/Valve_Product_889.html

	產品名稱：	電動高真空球閥
	產品型號：	GUD型
	產品口徑：	DN15-500mm
	產品壓力：	真空
	產品材質：	鑄鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

GUD型－電動高真空球閥

GUD型電動高真空球閥是以電動裝置驅動閥桿與球芯來執行啟閉動作，達到接通或切斷真空(壓力)系統管路中的介質
流。手動真空球閥應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。

GUD
Electromagnetism Vacuum air valve

GUD electric high vacuum(pressure)ball valve uses electric device to drive the stem and ball for open and close, thus to
put through or cut off the medium flow in vacuum(pressure)pipeline. It is used in the areas of vacuum, dairy products,
breweries, biological engineering, foddstuff, pharmaceuticals, drinks, cosmetics and chemicals.

主要技術性能
Main Technical Performance

閥門漏率：Valve Leak Rate	≤1.3×10^-4Pa.L/S.
適用溫度：Applicable Temperature	-30～+150℃ 　-30～+150℃(PPL密封)
關閉時間：Close time	≤30S
適用范圍：Applicability
連接型式　Loose Flange	使用壓力范圍(Pa)
活套法蘭(GB6070、JB919)	0.6×10⁶～1.3×10^-4
焊接法蘭(GB6070、JB919)	1.6×10⁶～1.3×10^-4
快卸法蘭(GB4982)	0.1×10⁶～1.3×10^-4
螺紋連接　Threaded Connection	1.6×10⁶～1.3×10^-4

主要零件材料
Materials of Main Parts

閥體、閥蓋、閥桿：不銹鋼
密封件：四氟乙烯、氟橡膠、PPL。

Body, disc and stem: stainless steel.
Sealing element: NBR, Viton, PPL.

CONSTRUCTION FIGHTS (mm)

外形及連接尺寸(JB919)
Overall and Connection Dimensions(mm)

螺紋連接的外形及連接尺寸(圖一)

Model 型號	DN	G	H	E	L
GUD-10(G)	10	1/4"	153	157	68
GUD-16(G)	16	1/2"	172	157	72
GUD-20(G)	20	3/4"	178	157	82
GUD-25(G)	25	1"	187	157	90
GUD-32(G)	32	1-1/4"	206	157	112
GUD-40(G)	40	1-1/2"	212	157	120
GUD-50(G)	50	2"	265	157	145
GUD-63(G)	63	2-1/2"	305	207	185
GUD-80(G)	80	3"	330	207	210
GUD-100(G)	100	4"	350	207	268

活套法蘭連接(GB6070)(圖二)

Model 型號	DN	D	Do	H	E	L	n-φc
GUD-10(F)	10	55	40	153	157	84	4-φ6.6
GUD-16(F)	16	60	45	172	157	84	4-φ6.6
GUD-25(F)	25	70	55	187	157	114	4-φ6.6
GUD-32(F)	32	90	70	206	157	140	4-φ9
GUD-40(F)	40	100	80	212	157	160	4-φ9
GUD-50(F)	50	110	90	265	157	170	4-φ9
GUD-63(F)	63	130	110	305	207	195	4-φ9
GUD-80(F)	80	145	125	330	207	203	8-φ9
GUD-100(F)	100	165	145	350	207	280	8-φ9

快卸法蘭連接(GB4982)(圖三)

Model 型號	DN	D1	D	H	E	L
GUD-10(KF)	10	12.2	30	153	157	84
GUD-16(KF)	16	17.2	30	172	157	84
GUD-25(KF)	25	26.2	40	187	157	114
GUD-32(KF)	32	34.2	55	206	157	140
GUD-40(KF)	40	41.2	55	212	157	160
GUD-50(KF)	50	52.2	75	265	157	170
