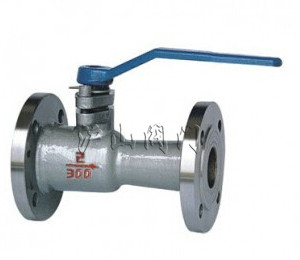

產品名稱： 一體式法蘭不銹鋼高溫球閥 產品型號： Q41,Q47-16P 產品口徑： DN15-250mm 產品壓力： 1.6-10MPa 產品材質： 鑄鐵、鑄鋼、不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號：  03416900040041464 稅號：  310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

滬山閥門制造（上海）有限公司是國內著名〖一體式法蘭不銹鋼高溫球閥〗制造商，也是國內大型【球閥】生產商之一，公司自成立以來始終圍繞客戶的需求并持續創新，為廣大的代理商和企業客戶提供〖一體式法蘭不銹鋼高溫球閥〗解決方案，質量可靠，價格實惠，故暢銷全國各地，歡迎新老客戶來電，來函，我們將為您提供最優質的服務。 一、一體式法蘭不銹鋼高溫球閥概述 一體式不銹鋼球閥關閉件球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門，密封件嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧，當密封面磨損或者燒毀時，在彈簧作用下推動閥座與球體形成金屬密封。其具有獨特的自動泄壓功能，當閥門中腔介質壓力超過彈簧預緊力，出口端閥座后退脫離球體，達到自動泄壓效果，泄壓后閥座自動復位，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。 二、一體式不銹鋼球閥主要參數說明 閥門型號：Q41,Q47等 主體材質: WCB,WCC,A105,304,316,LCB,LCC,LF2,CF8,CF8M,CF3,CF3M 尺寸范圍: DN50-DN500；2"-20" 壓力范圍: 1.0~16.0Mpa,150~2500lb 適用溫度：-29℃≤t≤570 ℃（跟閥體材質及密封面材質不同所承溫有差異） 可選驅動方式：手動，蝸輪，電動，電動； 三、一體式不銹鋼球閥設計標準 設計和制造標準按照: ASME B16.34,API6D等； 結構長度按照: ASME B16.10； 連接端尺寸按照：ASME B16.5,ASME B16.25； 檢驗和測試按照: API598； 防火設計按照：API607； 四、一體式法蘭不銹鋼高溫球閥性能規范 型號 Type 公稱壓力(MPa) Nominal Pressure 試驗壓力（MPa）Test pressure 工作溫度℃ Working temperature 適用介質 Suitable Medium 強度水（MPa） 密封水（MPa） 氣密封（MPa） PF.QQ41M-16P 1.6 2.4 1.8 0.6 ≤300 水、油、酸堿等 Water, Oil, Acid, Alkali, etc. PF.QQ41F-16P ≤150 PF.QQ41M-25P 2.5 4.0 2.8 ≤300 PF.QQ41F-25P ≤150 PF.QJ41M-16P 1.6 2.4 1.8 ≤300 PF.QJ41F-16P ≤150 五、一體式法蘭不銹鋼高溫球閥主要零件材料 零件材料 Parts name 材料Material PF.QQ41M-16P PF.QQ41M-25P QF.QJ41M-16P PF.QQ41F-16P PF.QQ41F-25P QF.QJ41F-16P 閥體Body 304、304L、321、316、316L 球體Ball 閥桿Stem 手柄Handle wheel 可鍛鑄鐵Forgrable cast iron 密封圈Seal ring 復合石墨Lompouned graphite 聚四氟乙稀Polytetrafluor-roethylrnr 六、一體式法蘭不銹鋼高溫球閥外形尺寸和連接尺寸 型號 Type 公稱通徑 Nominal iameter DN(mm) 尺寸Dimensions L D D1 D2 b-d Z-Φd H D0 PF.QQ41M F-16P RQ616P 15 115 95 65 45 14-2 4-14 105 150 20 130 105 75 55 16-2 4-14 110 150 25 140 115 85 65 16-2 4-14 120 160 32 165 135 100 78 16-2 4-18 145 160 40 180 145 110 85 16-3 4-18 155 250 50 200 160 125 100 18-3 4-18 175 300 65 220 180 145 120 18-3 4-18 195 300 80 250 195 160 135 20-3 8-18 225 320 100 280 215 180 155 20-3 8-18 255 320 125 320 245 210 185 20-3 8-18 285 400 150 360 280 240 210 24-3 8-23 295 400 200 400 335 295 265 30-3 12-23 330 450 PF.QQ41M F-25P RQ625P 40 180 145 110 85 18-3 4-18 155 250 50 200 160 125 100 20-3 4-18 175 300 65 220 180 145 120 22-3 8-18 195 300 80 250 195 160 135 22-3 8-18 225 320 100 280 230 190 160 24-3 8-23 255 320 125 320 270 220 188 28-3 8-25 285 400 150 360 300 250 218 30-3 8-25 295 400 200 400 360 310 278 34-3 12-25 330 450

滬山閥門制造（上海）有限公司，原上海滬山閥門廠創建于1985年，是一家有幾十多年歷史的大型閥門專業生產閥門企業，閥門制造行業的驕子，流體控制中的佼佼者。專業生產制造各種高中低壓閥門,氣動球閥,氣動蝶閥,氣動閘閥,氣動調節閥,電動蝶閥,電動閘閥,質量保證,價格合理，專業服務。 滬山閥門從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，滬山的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了世界各地用戶的好評，被譽為“良心閥門”。

公司信息

 本公司主導產品包括：調節閥及附件、氣動閥門、電動閥門、真空閥門、通用閥門、美標閥門、德標閥門、日標閥門以及進口閥門等。如：氣動調節閥、氣動球閥、氣動蝶閥、電動調節閥、電動球閥、電動蝶閥、減壓閥、安全閥、調節閥、隔膜閥、電磁閥、針型閥、呼吸閥、阻火器等，調節閥及附件包含有：電動調節閥、氣動調節閥、自力式調節閥、手動調節閥、氣動薄膜執行機構、電動執行機構、電氣閥門定位器、電動閥門調節模塊等。通用閥門包含有：電磁閥、針型閥、安全閥、切斷閥、減壓閥、閘閥、截止閥、球閥、蝶閥、止回閥、水力控制閥、柱塞閥、旋塞閥、隔膜閥、過濾器、疏水閥、排氣閥、平衡閥及代理進口閥門等。電磁閥包含有：水用電磁閥、蒸汽電磁閥、燃?xì)怆姶砰y、空氣電磁閥、真空電磁閥、高溫電磁閥等。美標閥門包含有、閘閥、截止閥、球閥、蝶閥、等。同時，公司可按照客戶的要求進行非標產品的設計、制造、加工。
